Compaq SCSI Backplane (SCA-Backplane)

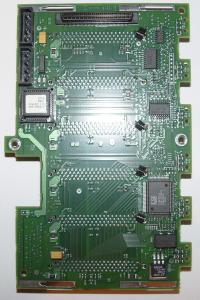

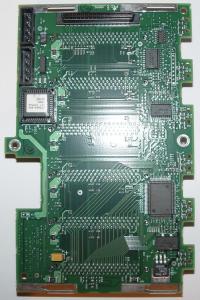

| Vorderseite | Rückseite (Orginal) | Rückseite (Modifiziert) | ||
 |
 |
 |
||
|

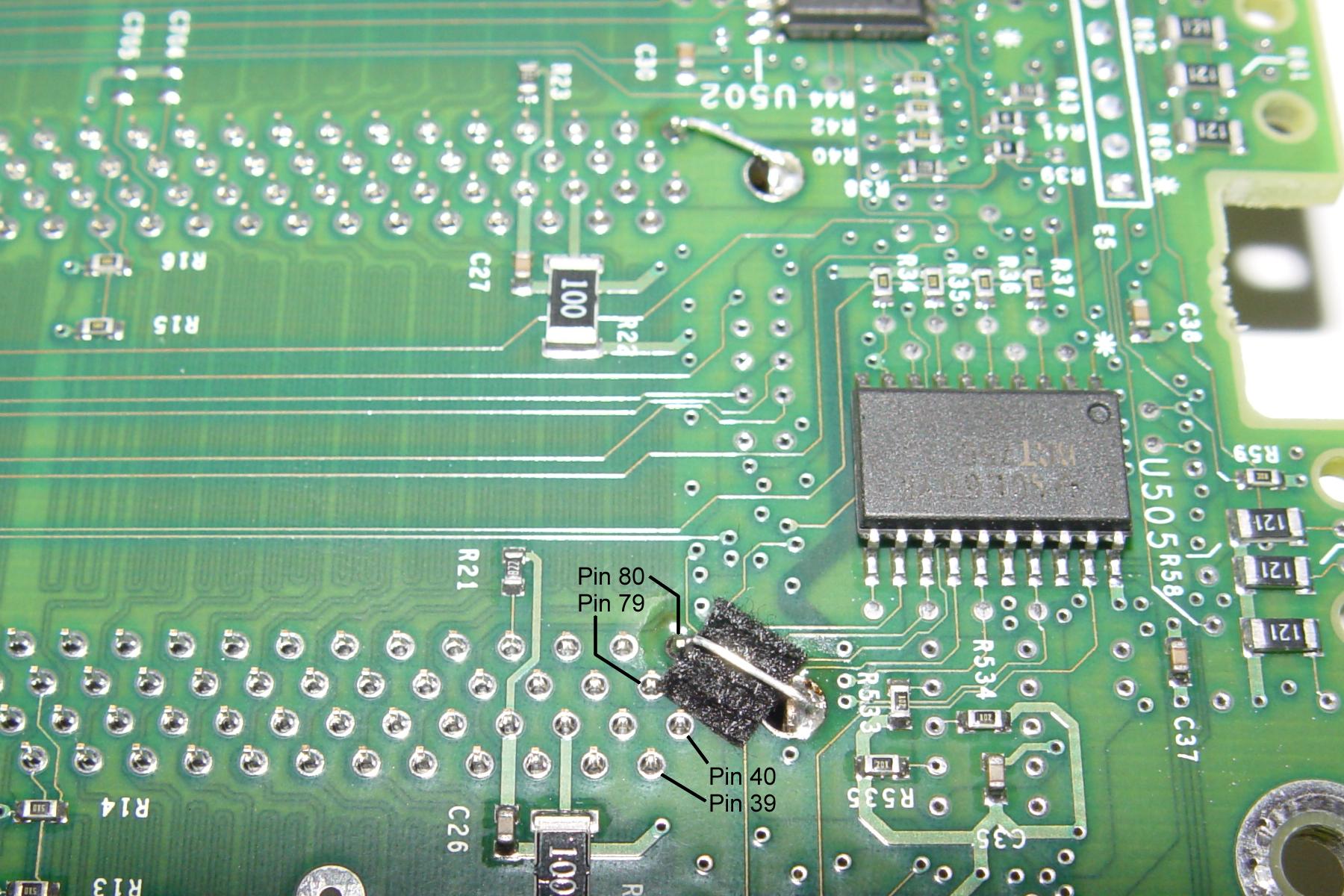

Details der Modifizierung |
Umbauanleitung für höhere SCSI-IDs bei einer SCSI Backplane | |||
 |
Es geht hier um
die Compaq/HP SCSI Backplane mit der Spare Part Number 387089-001 zu finden in z.B. Compaq ProLiant 1600. Im Orginalzustand sind die ID0, ID1 und ID2 schon verdrahtet so das diese Backplane die SCSI-IDs 0 bis 5 hat. Bleibt also nur noch das Umlöten der ID3 dadurch erhält man die SCSI-IDs 8 bis 13. Der Umbau ist ganz leicht, es muss nur eine kurze Drahtbrücke von Pin 80 des SCA-Steckers zu einem Masse-Anschluss gelötet werden. Ich habe die Erdungsfahne des SCA-Stecker genommen. Zur Sicherheit habe ich bei einigen Drahtbrücken noch etwas Klebeband zur Isolierung drunter geklebt. Jetzt kann man zwei dieser SCA-Backplanes an einen SCSI- Controller anschliessen. Eine Backplane im Orginalzustand und eine modifizierte. Dabei muss das Controller aber in der mitte der SCSI-Kette sein und die Backplanes jeweils am Ende. |
|||
| Pin 80 | Pin 79 | Pin 40 | Pin 39 | ||
| ID3 | ID2 | ID1 | ID0 | SCSI-ID | |
| 0 | 0 | 0 | 0 | 0 | |
| 0 | 0 | 0 | 1 | 1 | |
| 0 | 0 | 1 | 0 | 2 | |
| 0 | 0 | 1 | 1 | 3 | |
| 0 | 1 | 0 | 0 | 4 | |
| 0 | 1 | 0 | 1 | 5 | |
| 0 | 1 | 1 | 0 | 6 | |
| 0 | 1 | 1 | 1 | 7 | |
| 1 | 0 | 0 | 0 | 8 | |
| 1 | 0 | 0 | 1 | 9 | |
| 1 | 0 | 1 | 0 | 10 | |
| 1 | 0 | 1 | 1 | 11 | |
| 1 | 1 | 0 | 0 | 12 | |
| 1 | 1 | 0 | 1 | 13 | |
| 1 | 1 | 1 | 0 | 14 | |
| 1 | 1 | 1 | 1 | 15 | |
| 0 = 5V oder offen / 1 = 0V | |||||
