Entwurf	Zeichnung TV-Wand		alter Wohnzimmerschrank


TV-Wand aus Kantholz (24x48mm) und OSB-Platte (16mm) / 170 x 243 cm

		Die Tapete 'African Flower creme' ist von Rasch aus der Serie b.b home passion. Zu bekommen bei Hornbach (Art. 8129499).
Samsung UE55C6700 - 55 Zoll LED Backlight TV

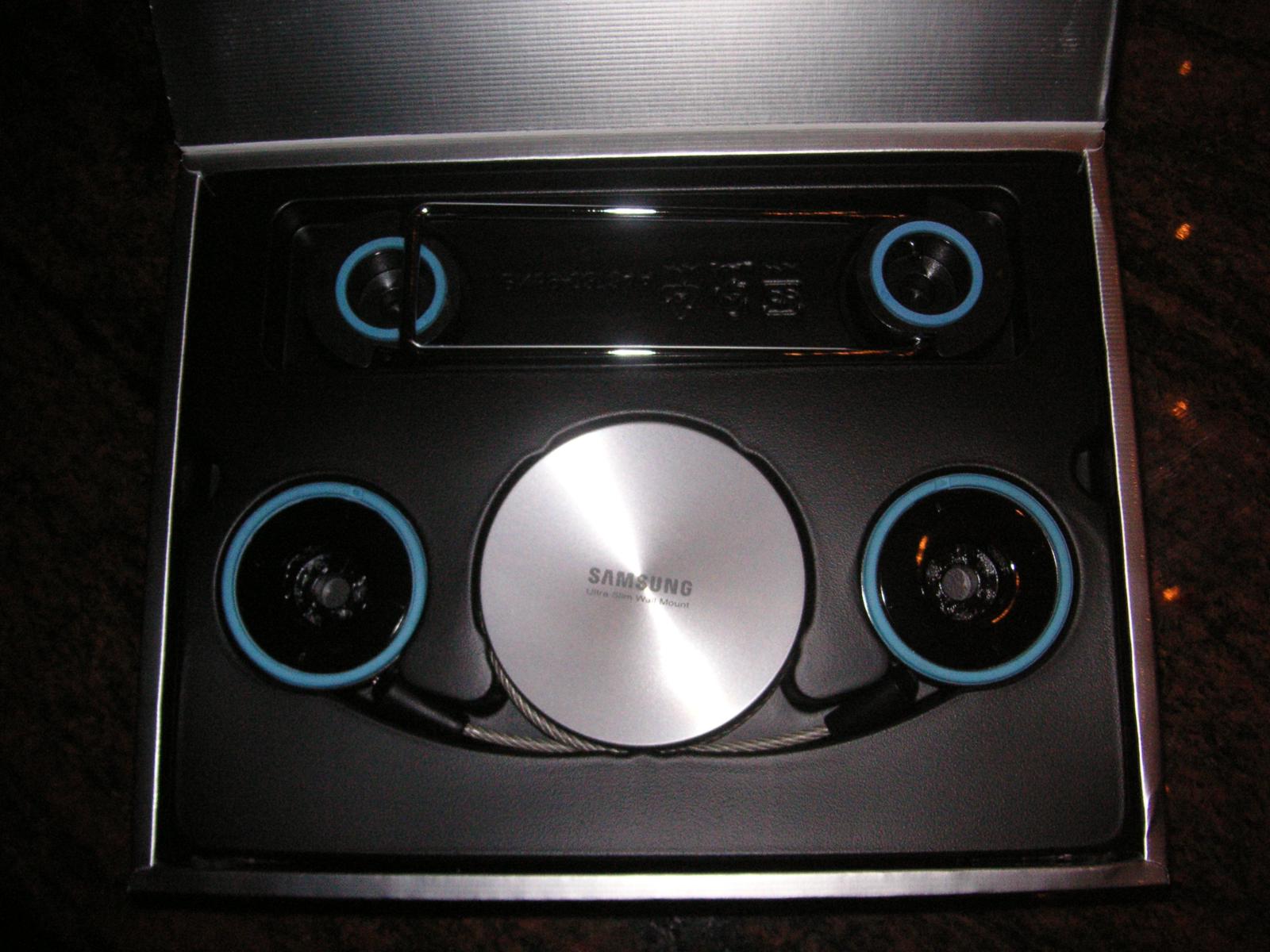

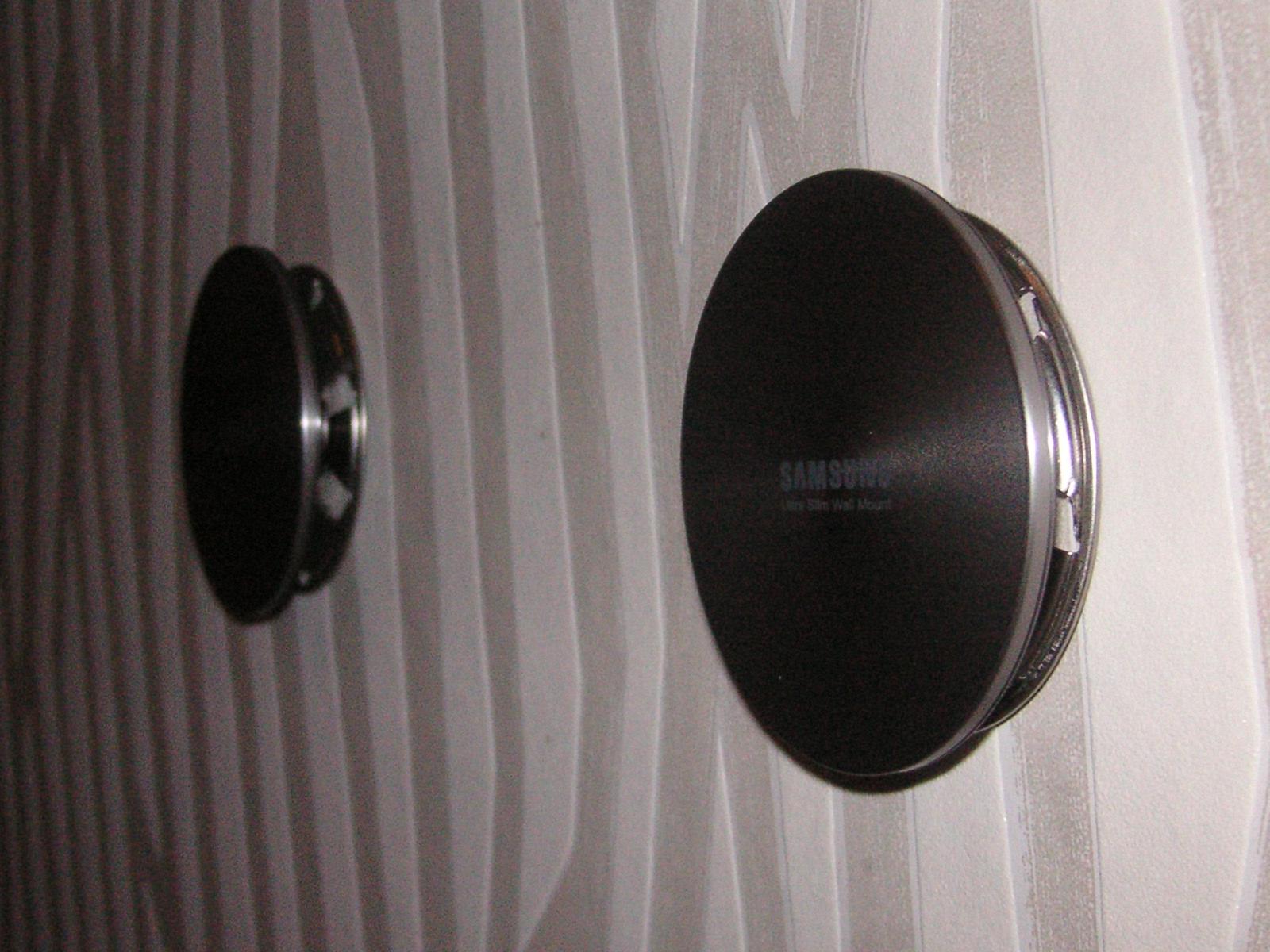

Samsung WMN1000B - Ultra Slim Wandhalterung / Carbonfaser-Draht und ausklappbare Stütze für einfach Verkabelung

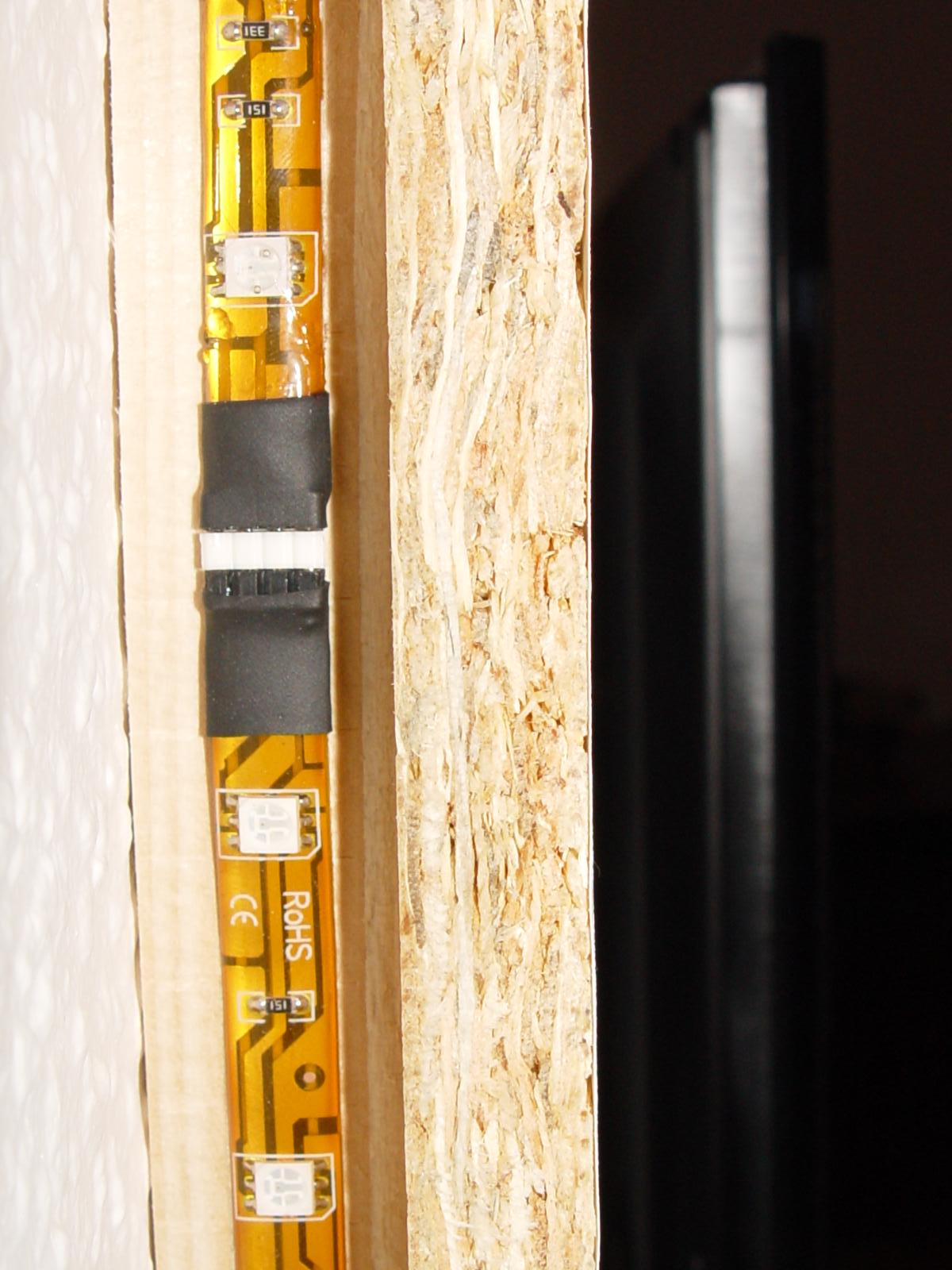

		2x 2m RGB-LED-Zeile von H.T. Trade GmbH

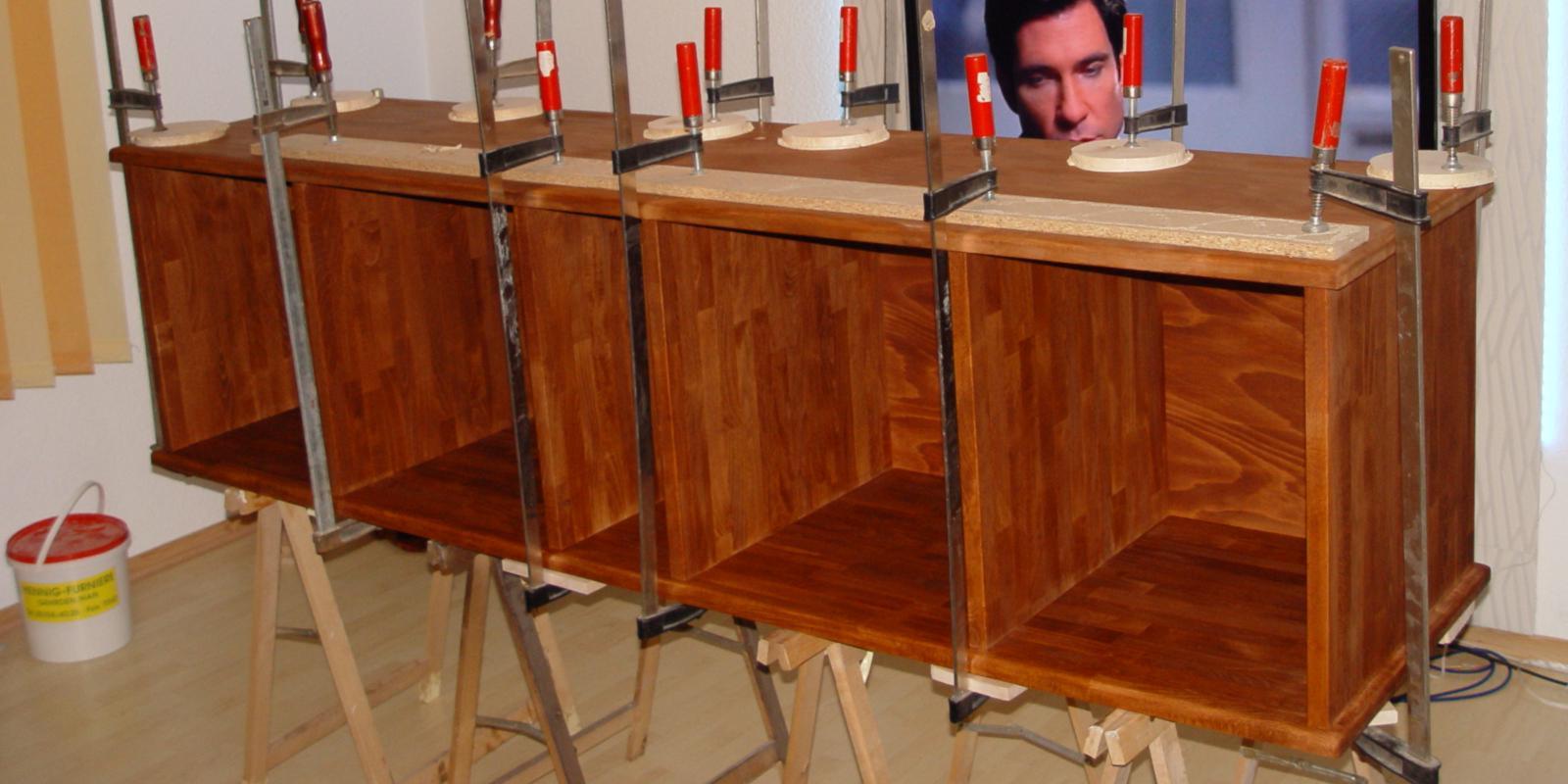

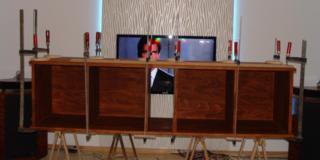

HiFi-Board 230cm breit, 60cm hoch und tief aus Buche Leimholzplatten (28mm), Einlegeböden (18mm)







Diablo Cam WiFi (Link) (Shop)
	W-Lan Stick für Samsung-TVs:	Beide Sticks haben den Ralink-Chipsatz RT2870.

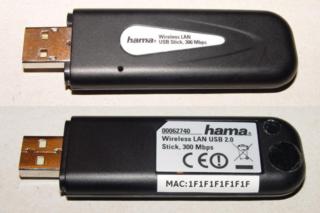

	Linksys WUSB600N	Hama MiMO 62740


Festplatte für XBox 360 Slim: Western Digital 2,5" / 250GB / Scorpio WD2500BEVS Kurzanleitung: 1. bootfähige Disk oder Stick mit HDDHACKR.EXE und HDDSS.BIN (250 GB) 2. PC von Disk/Stick booten / 3. HDD mit hddhackr flashen / 4. HDD in XBox formatieren (mehr dazu bitte googeln)



... und dazu passend ein DVD-Regal:

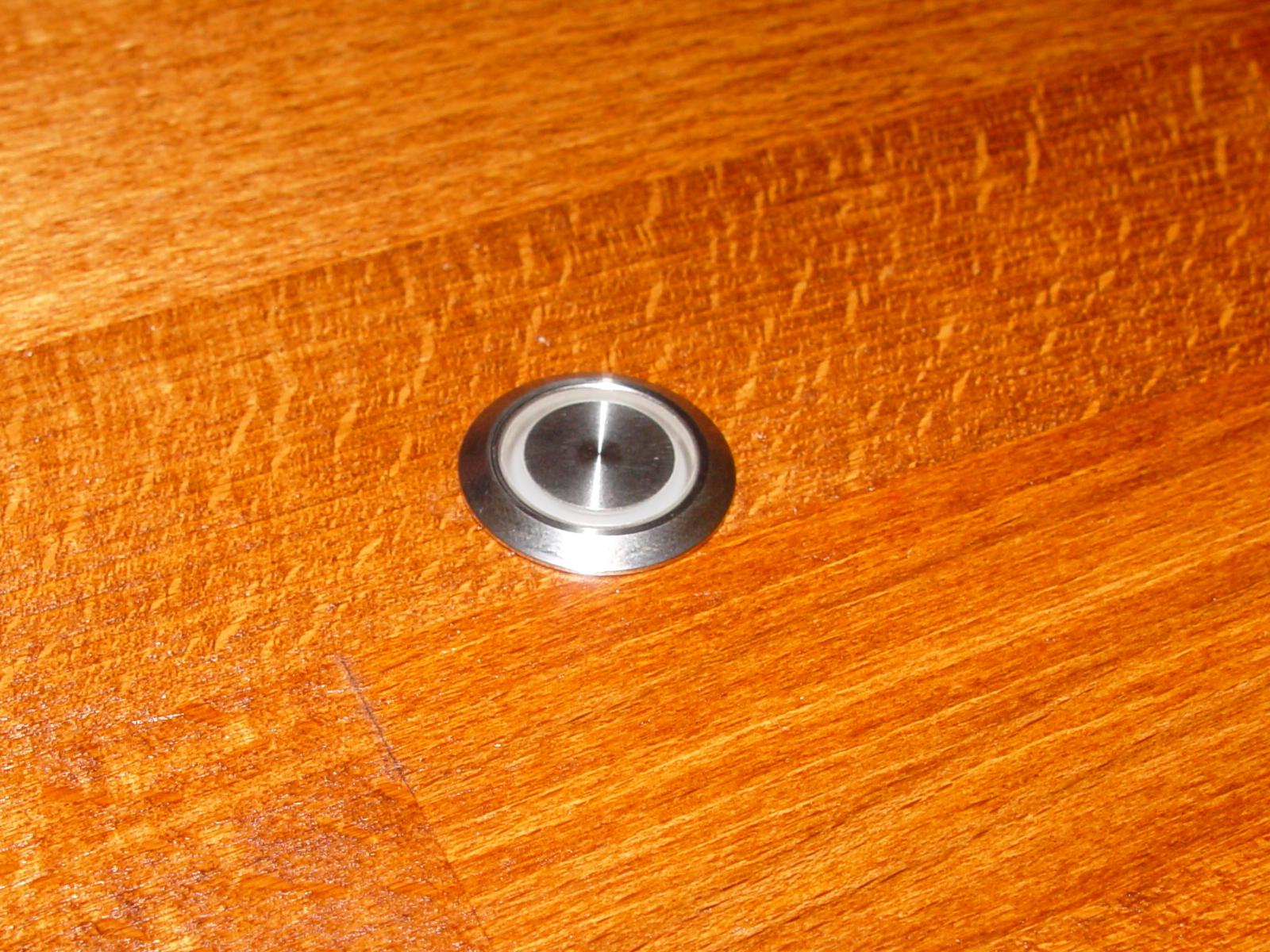

Eltako S12-100	Bulgin MPI0001/28/RD	LED-Vorwiderstände (510 Ohm f. hell / 33 kOhm f. dunkel)


Hohlstecker	Relais für LED-Dimmung	Stromlaufplan

Der Taster sorgt dafür das der Stromstoßschalter einige Steckdosen mit Strom versorgt, gleichzeitig wird das 230V-Relais betätigt welches zum einem die LED abdimmt und zum anderen die ankommenden 12V durchschaltet, wodurch dann die LED-Zeilen leuchten.


Für Stromverteilung habe ich als Einspeisung eine 16A-Gerätebuchse (Schurter) genommen. Auf der Rückseite befindet sich das Relais welches die Ringbeleuchtung des Edelstahl- Tasters abdimmt sobald die Geräte vom Eltako Stromstoßrelais eingeschaltet wurden und die Master-Slave-Elektronik aus einer Steckdosenleiste. Die Stromversorgung der RGB-LED- Zeilen übernimmt auch die Speisung der Ringbeleuchtung.
