Google SketchUp-Datei zur Bett-Version 1


Bett-Version 2	Bett-Version 2 Querschnitt

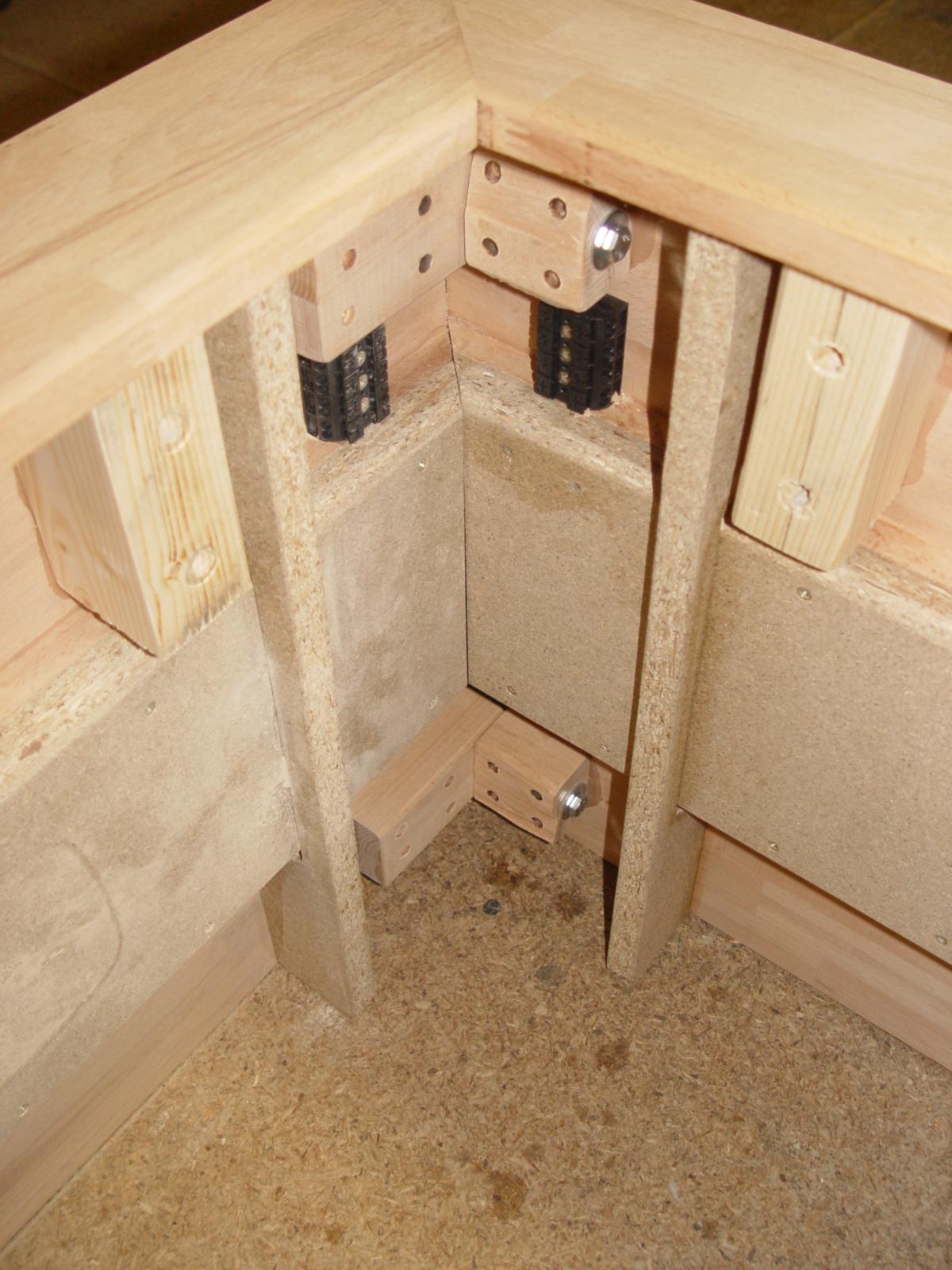

Unterkonstruktion		Edelstahlbleche

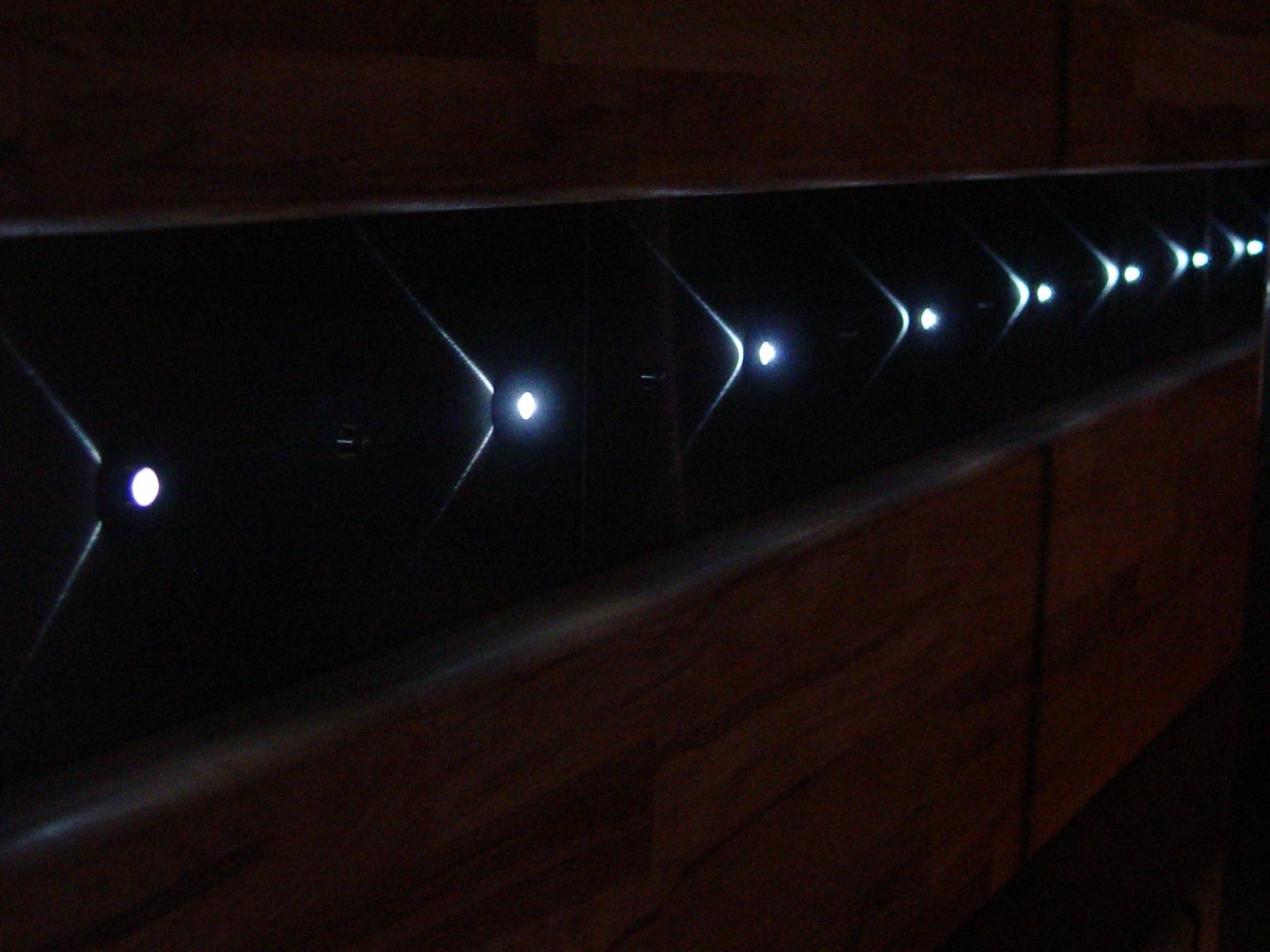

Ausgangsbasis ist ein Wasserbett in der Größe 200cm x 220cm. Die Unterkonstruktion für das Wasserbett besteht auch insgesamt 12 Spanplatten, in die jeweils 6 Schlitze gesägt werden so das man sie senkrecht ineinander stecken kann so das es aussieht wie oben zu sehen ist. Die Bettumrandung sollte ursprünglich 15cm stark werden und aus 28mm Buche Küchenarbeitsplatten gefertigt werden. Doch das wäre zu schwer und mit 230cm x 250cm zu groß geworden. Ich habe das dann reduziert auf 10cm Umrandung aus 18mm Buchenplatten. Der Bettrahmen bekommt eine umlaufende Vertiefung (36mm) die mit Edelstahlblech beklebt wird. In die Edelstahlbleche kommen abwechselnd weiße und rot/blaue LEDs rein. Die weißen als Wegbeleuchtung und die Duo-LEDs für die Stimmung. Bauzeit: Ende März 2009 bis Ende Dezember 2009. Aufbau: 16.01.2010

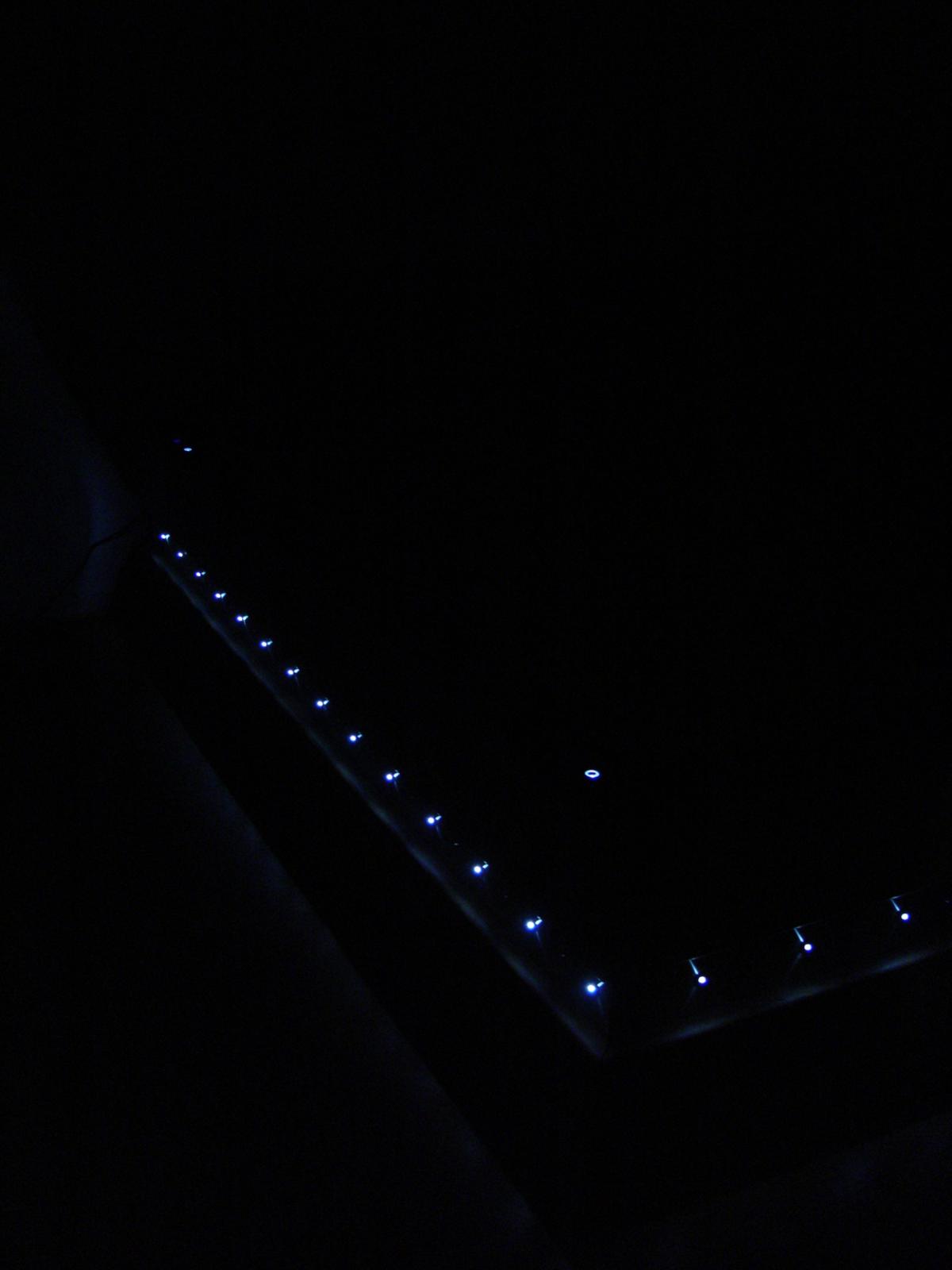

		Die nebenstehende Schaltung wurde viermal aufgebaut. Einmal jeweils für alle roten bzw. blauen LED's ringsherum. Und dann noch jeweils einmal für die weißen LED's links und rechts. Die roten und blauen LED's kann man nur vom Kopfteil jeder Seite betätigen, und die weißen vom Kopf- und Fußteil. Bei der Aktivierung einer Farbe wird die LED-Ringbeleuchtung der dazugehörigen Taster heller leuchten.
