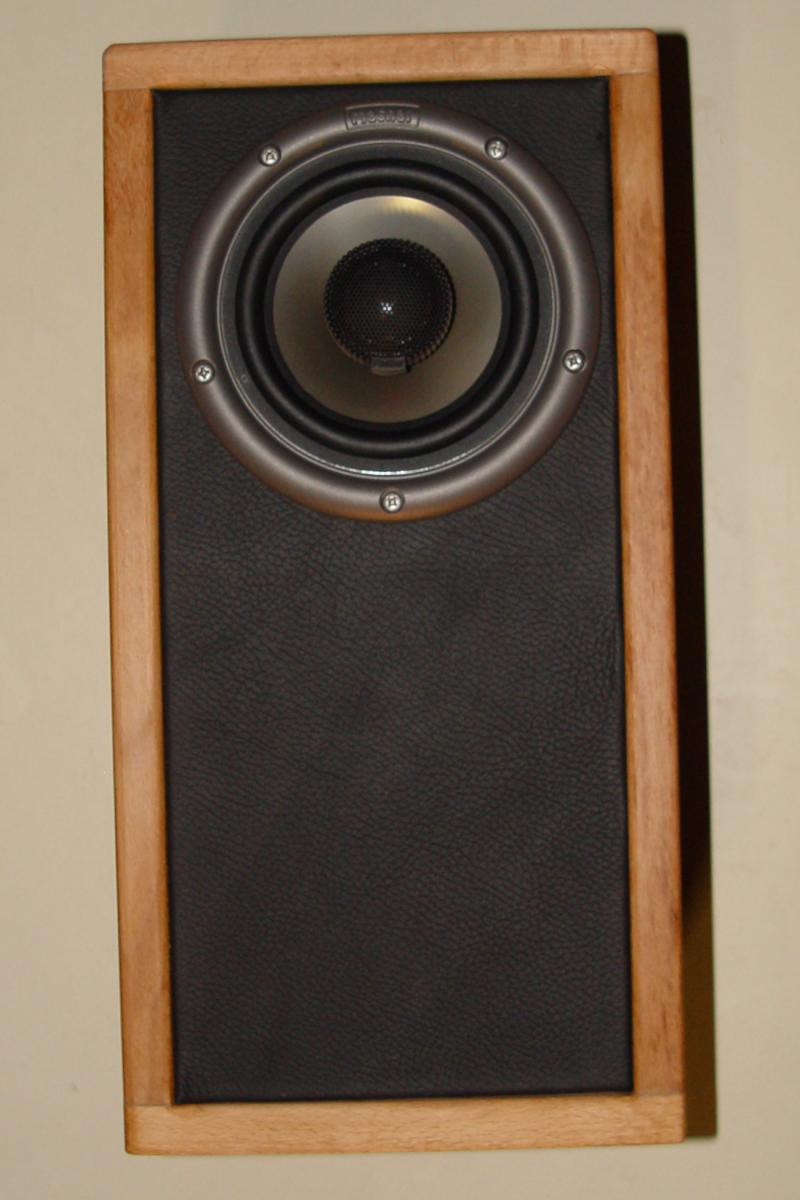

komplett aus Buche	Füllung: schwarzes Leder	Füllung: Edelstahl oder Alu

		Abmessungen (LxBxH): 20 cm x 20 cm x 40 cm Volumen: 9,5 Liter
blau beschichtete Spanplatte	blau gebeiztes Buchenbrett

Menge	Zuschnitt: Buche Leimholzplatten, 18mm	Bezugsquelle	Euro
4x	200mm x 200mm (Oben / Unten)	Praktiker	alles 31,97
4x	200mm x 362mm (Rechts / Links)	Praktiker
4x	162mm x 362mm (Vorne / Hinten)	Praktiker

Menge	Material	Bezugsquelle	Euro
1m	Rundholz Buche 20mm	Praktiker
2x	Edelstahl Gardinenstange 240cm (Tarrington House)	Praktiker
8x	Stockschraube 8x80	Bahr	6,80
8x	Mutter M8 + Unterlegscheiben	Bahr
4x	Distanzmutter M6	Praktiker
16x	Senkkopfschraube M4x25 + Muttern	Praktiker	4,18
16x	Senkkopfholzschraube 4x25	Bahr	1,44
4x	Stromschiene aus Kupfer	eBay
1 Paar	Koaxial-Lautsprecher MCO ABS 130 ALG 1670	eBay	23,00
4x	M6x65 Inbus-Schrauben + Scheiben, vergoldet	KK-Chrom	7,50
2x	Lederstücke 20cm x 40cm	Polsterer	20,00
1x	Aluminiumplatte 210mm x 766mm x 10mm	eBay	17,00
4x	Schrauben M8x15	Praktiker

Menge	Material	Bezugsquelle	Euro
2x	Spulen 1mH (Mundorf)	Plus-Elektronik	10,40
2x	Spulen 0,33mH (Mundorf)	Plus-Elektronik	7,28
2x	Kondensatoren MKT 8,2µF (Mundorf)	Plus-Elektronik	8,16
2x	Kondensatoren MKP 8,2µF(Mundorf)	Plus-Elektronik	9,44
2x	Widerstände 3,9 Ohm/5W (Intertechnik)	Plus-Elektronik	0,90
2x	Widerstände 15 Ohm/5W (Intertechnik)	Plus-Elektronik	0,90
1 Beutel	Vliesmatte für 20 Liter (Sonofil)	Plus-Elektronik	2,65

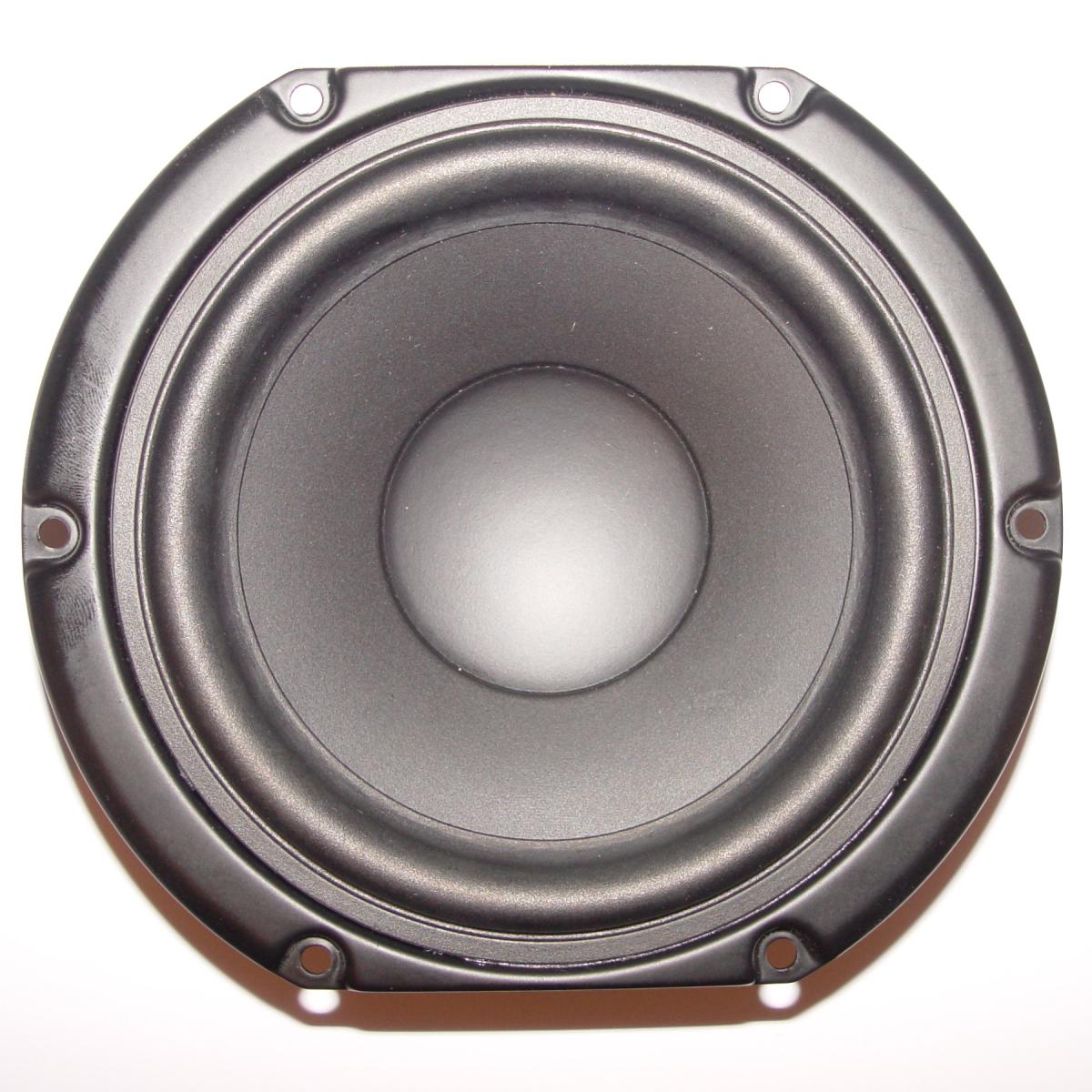

2x	Passivmembran Peerless SDS 134 (Tymphany)	Plus-Elektronik	25,80
1x	Epoxyd-Platine 200x100 einseitige Kupferbeschichtung	Reichelt	1,55
			67,08

Magnat MCO ABS 130 AL 1670 Artikel-Nr: 342 502	Technische Daten der Lautsprecher		Magnat MCO ABS 130 ALG 1670 Artikel-Nr: 342 5021

	Verwendung Membran Sicke Korb (links/rechts) Außendurchmesser Einbaudurchmesser Einbautiefe Magnetdurchmesser / -höhe Schwingspulendurchmesser Effektive Membranfläche Gewicht (links/rechts) Musikleistung RMS / Max. Impedanz (Z) Frequenzbereich Mittlerer Schalldruck (1W/1m) Nachgiebigkeit (Cms) Bewegte Masse (Mms) Mechanischer Widerstand (Rms) Mechanische Güte (Qms) Elektrische Güte (Qes) Gesamtgüte (Qts) Äquivalentvolumen (Vas) Gleichstromwiderstand (Re) Kraftfaktor (BxL) Referenz-Wirkungsgrad (No)	Full-Range / 2-Wege Koaxial Lautsprecher Aluminium, Metall Gummi ABS Kunststoff / Alu-Druckguss 140 mm 120 mm 68 mm 80 / 29 mm 25 und 28 mm 72,4 cm² 1030 g / 1180 g 70 / 150 Watt 16 Ohm 36 - 32.000 Hz 92 dB 1,07 mm/N 7,1 g 0,9 kg/s 2,94 0,71 0,57 6,9 l 6,5 und 14,7 Ohm 7,6 Tm 0,18 %

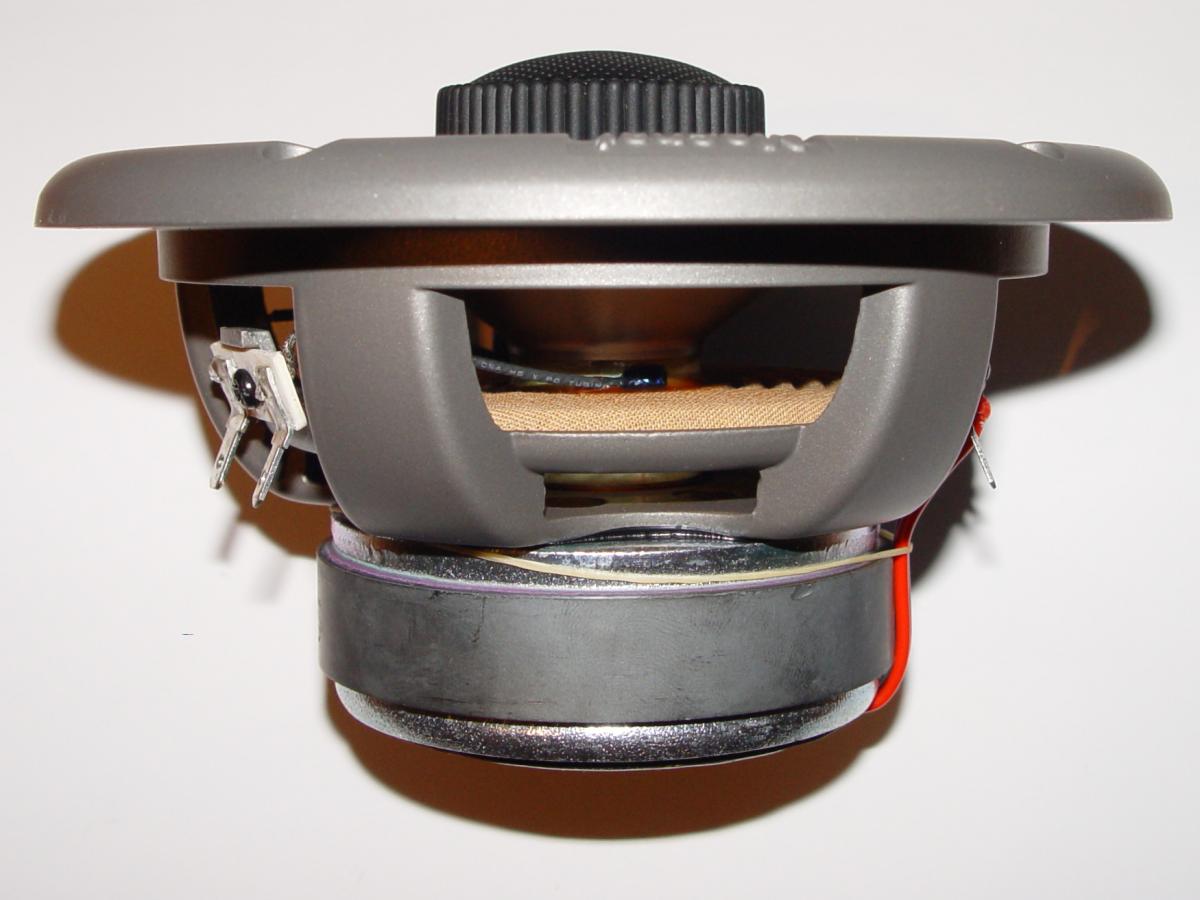

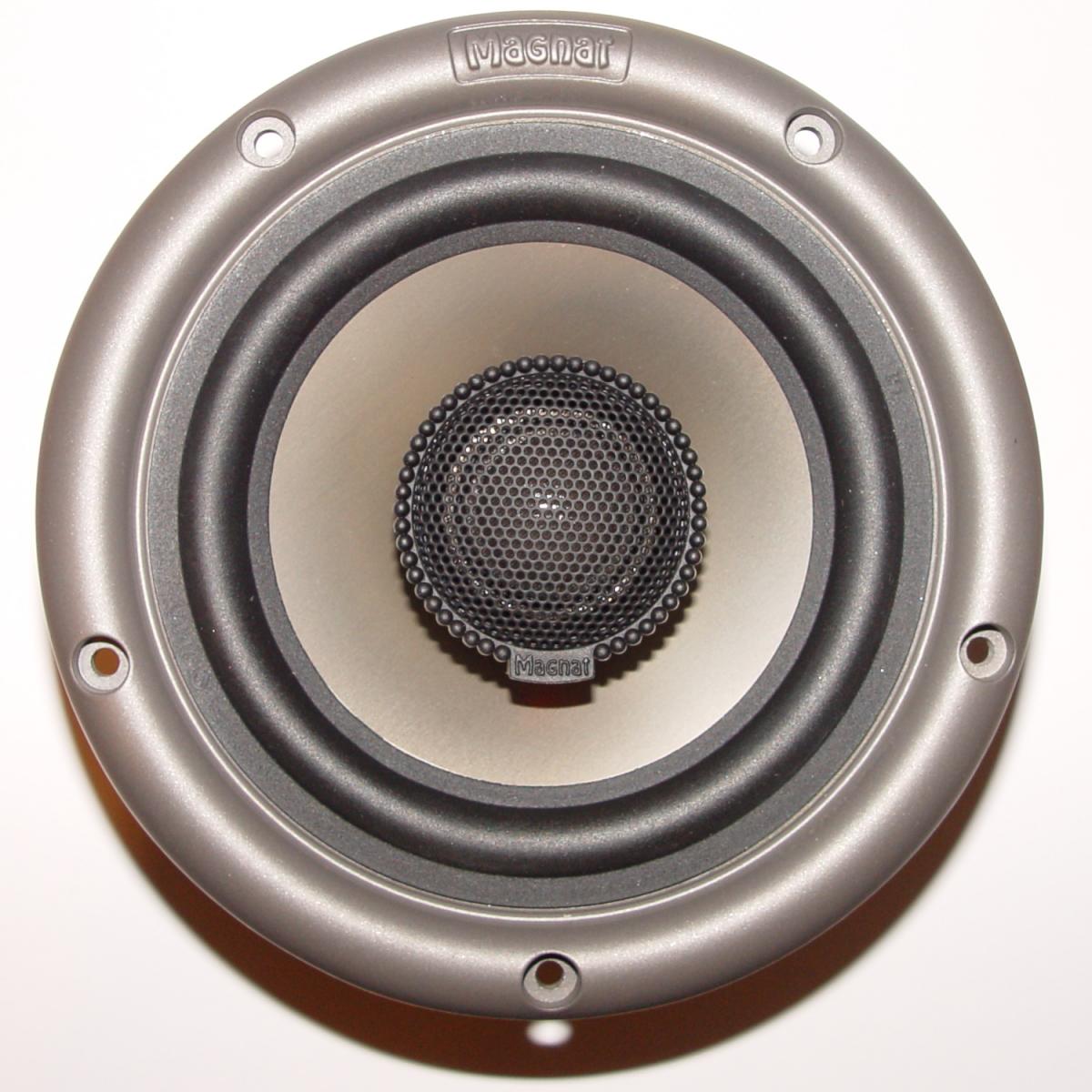

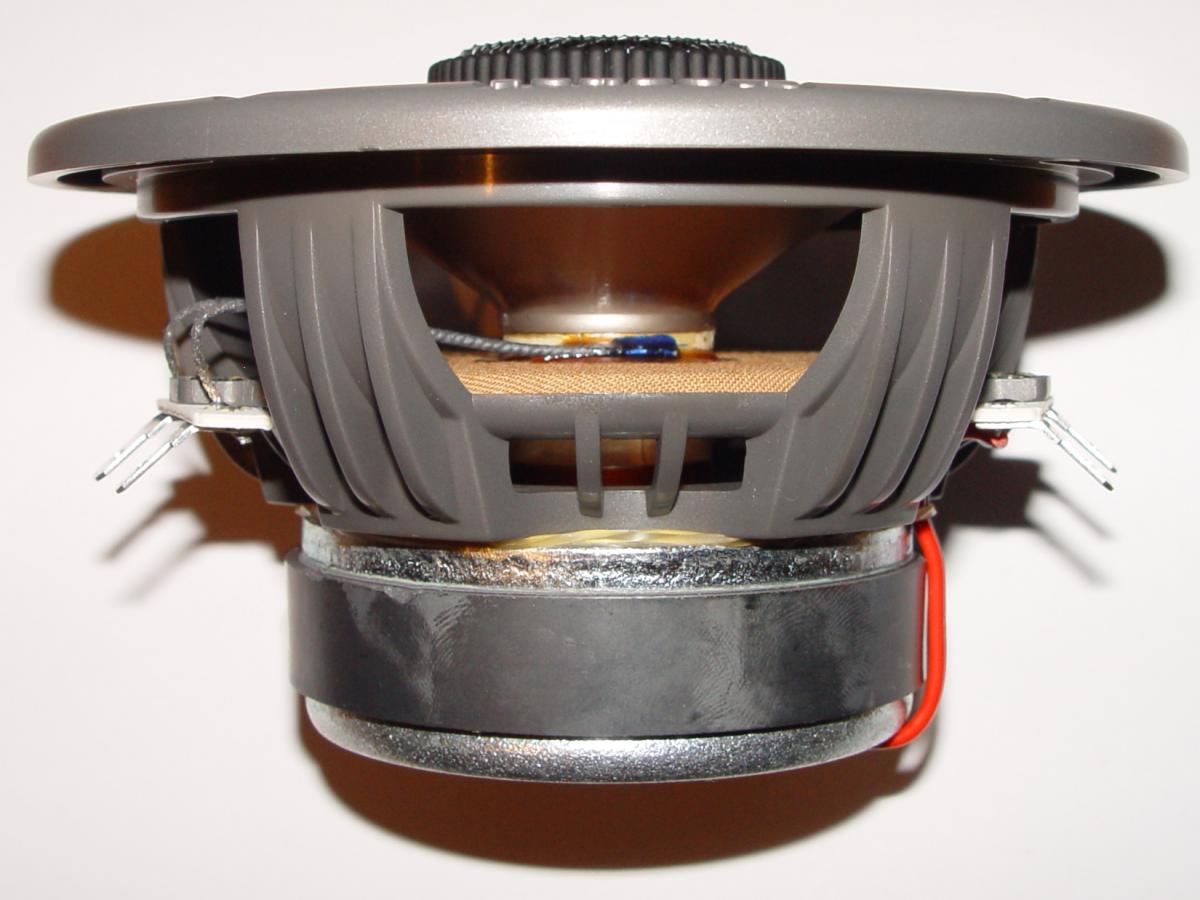

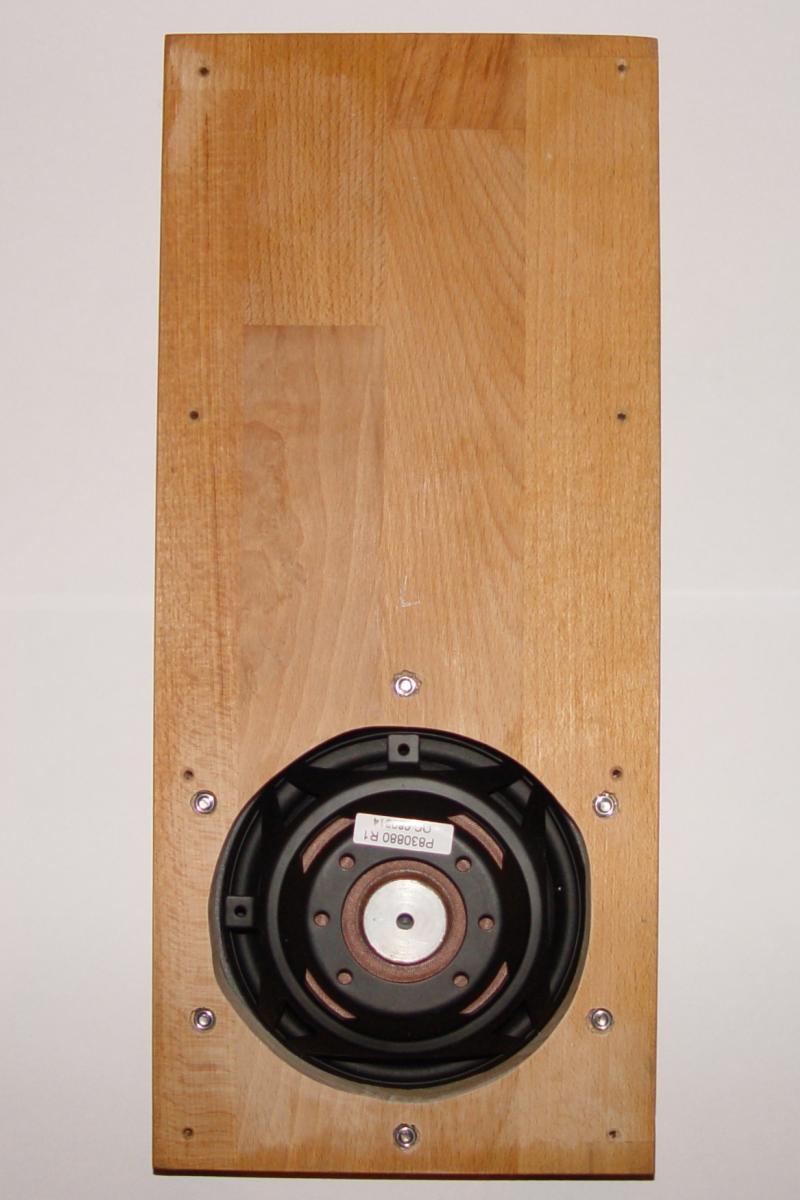

	Die beiden Lautsprecher sind optisch und akustisch gleich, der einzige Unterschied ist der Korb. Beim linken Lautsprecher ist er aus Plastik und beim rechten aus Aluminium-Druckguss. Auf den untersten Bildern kann man den Unterschied erkennen.

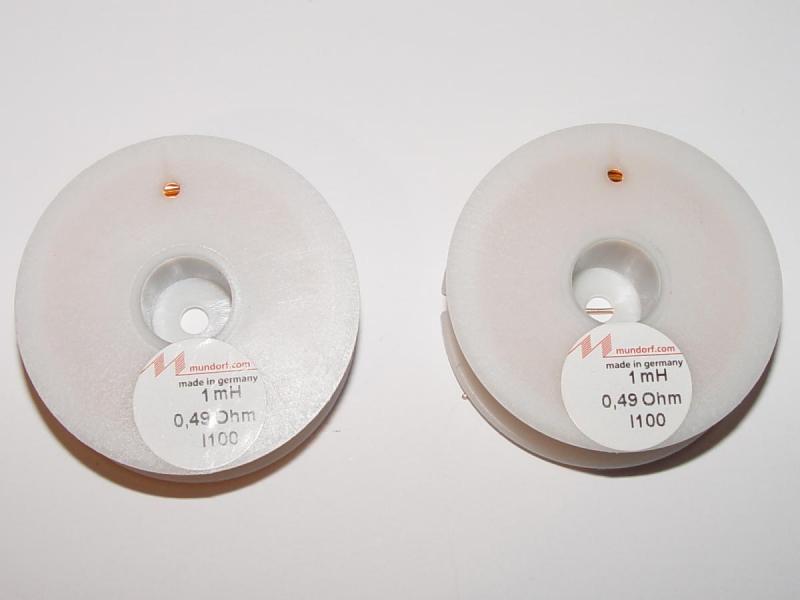

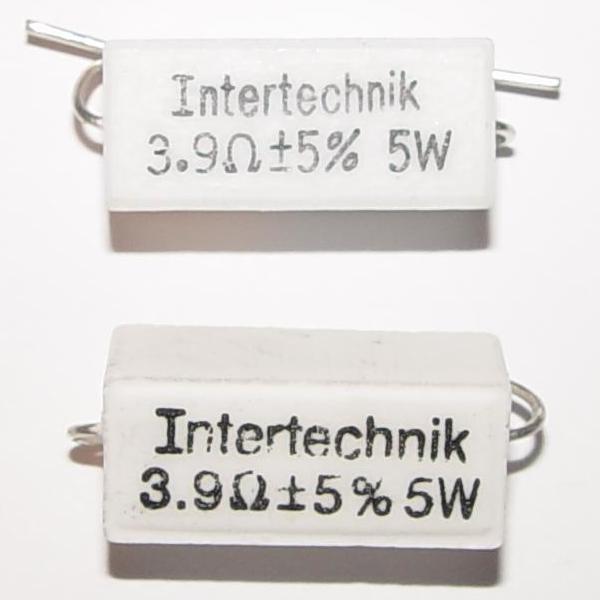

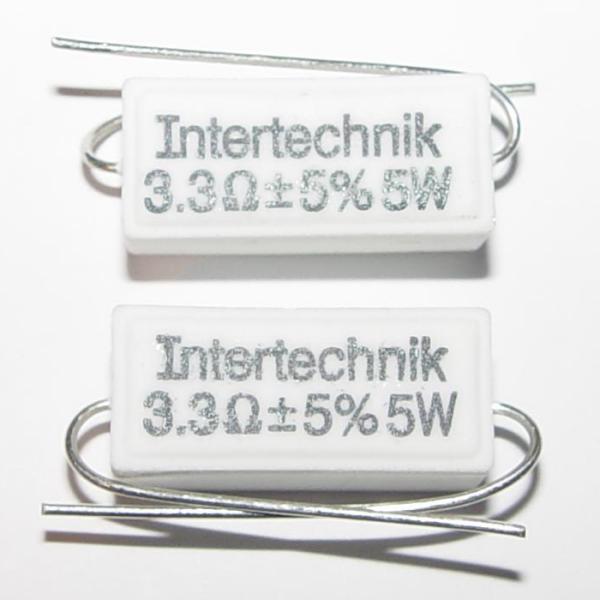

				Weichenbauteile von Mundorf und Intertechnik.

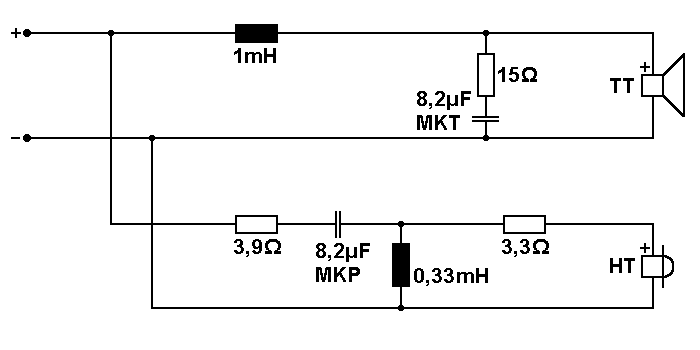

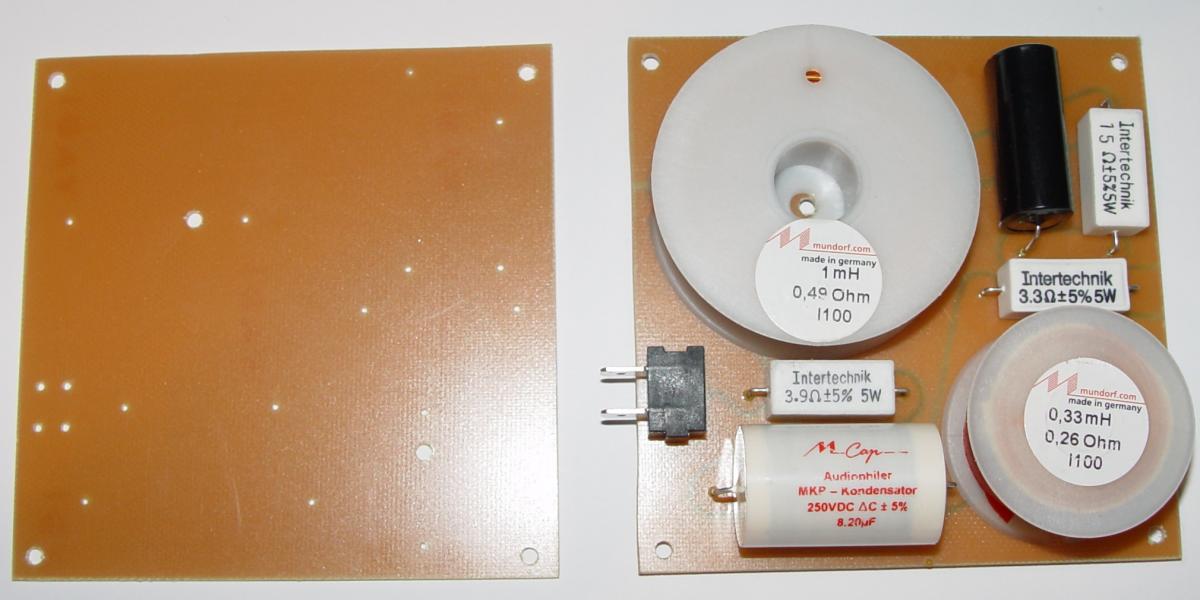

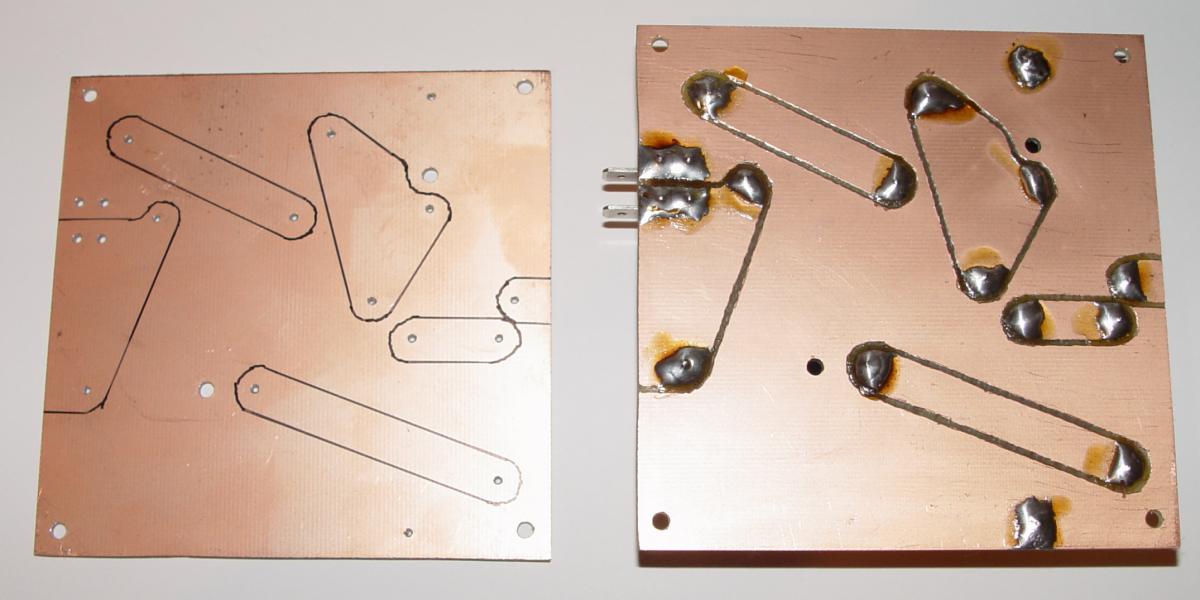

Das 'Platinenlayout' habe ich mit dem Frontplatten Designer der Schäfer AG gemacht. Hier ist die Datei inkl. Bauteil, und hier exklusive Bauteile, also nur die Bohrungen. Die Leiterbahnen habe ich dann mit Lineal aufgezeichnet und mit einem Dremel frei gelegt. in der Fachsprache heißt das Isolationsfräsen. Hier der Plan der Frequenzweiche.

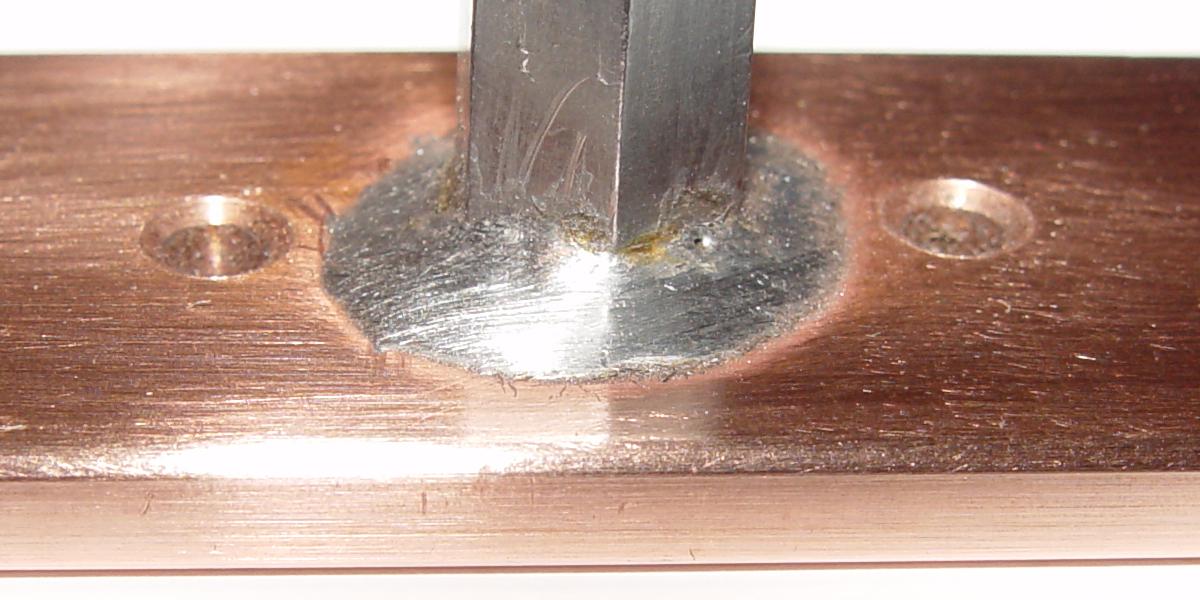

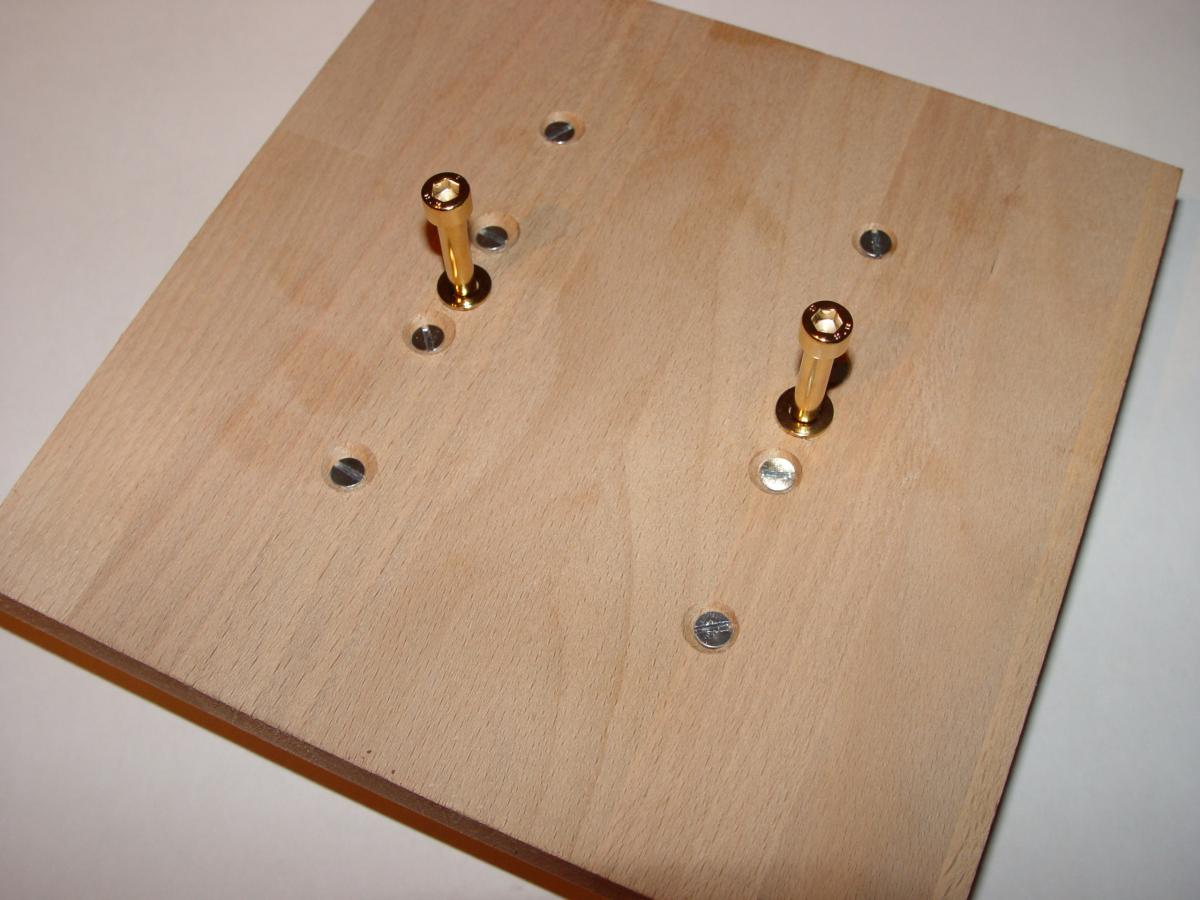

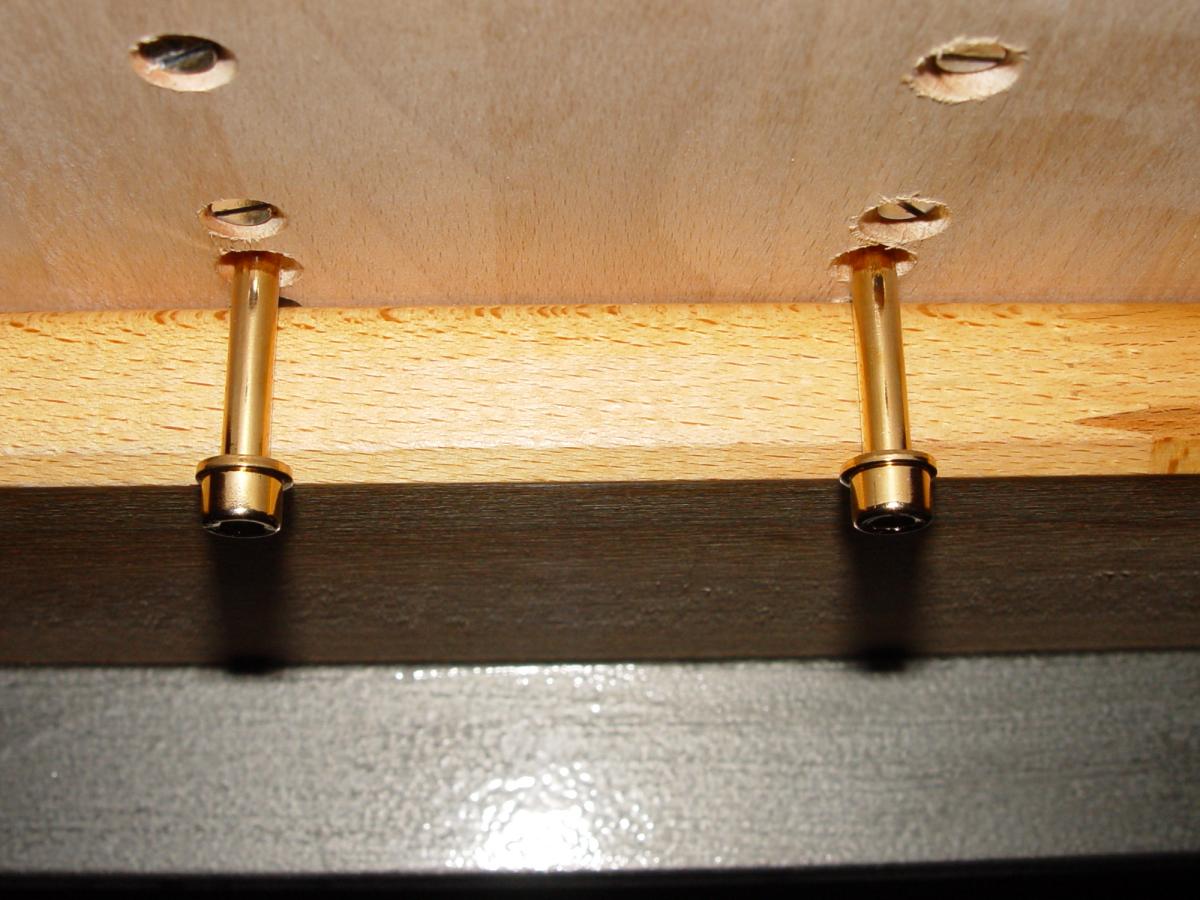

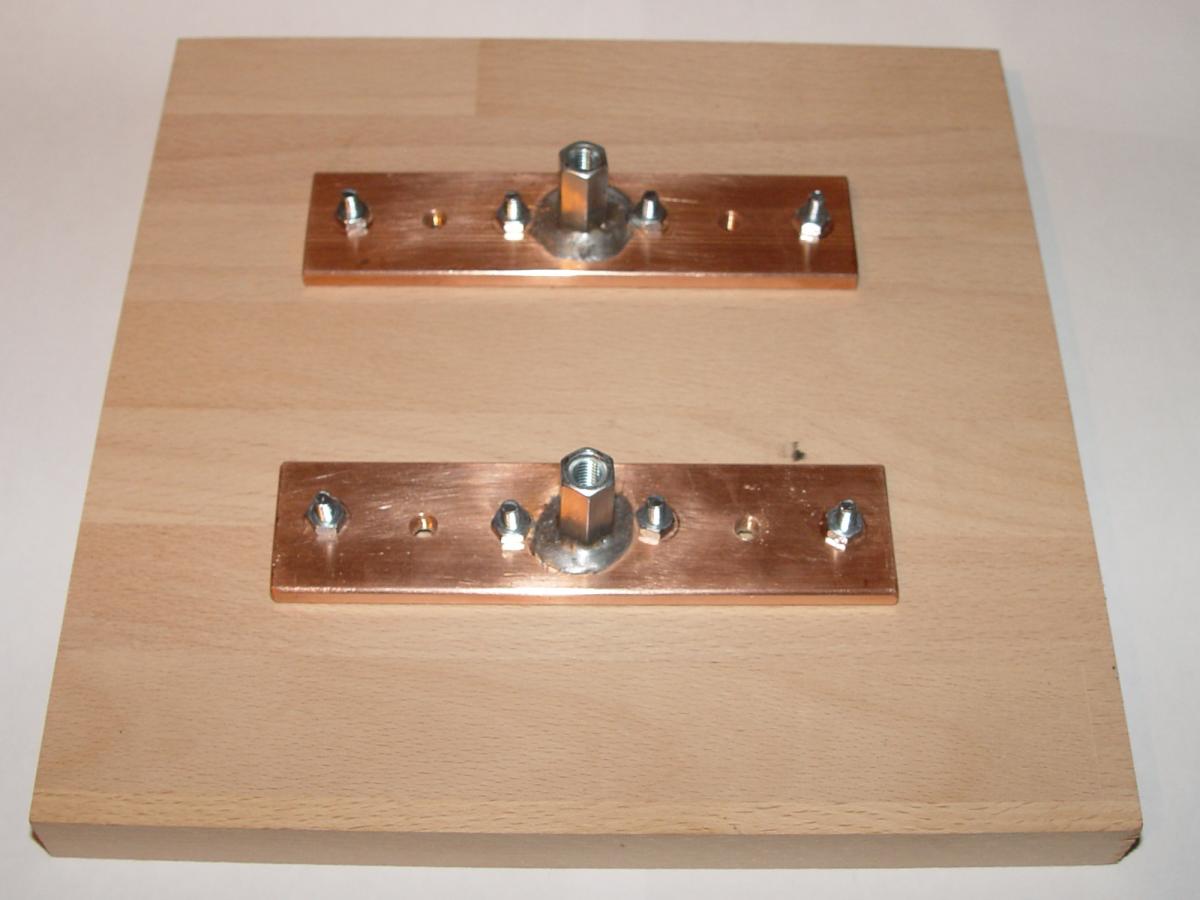

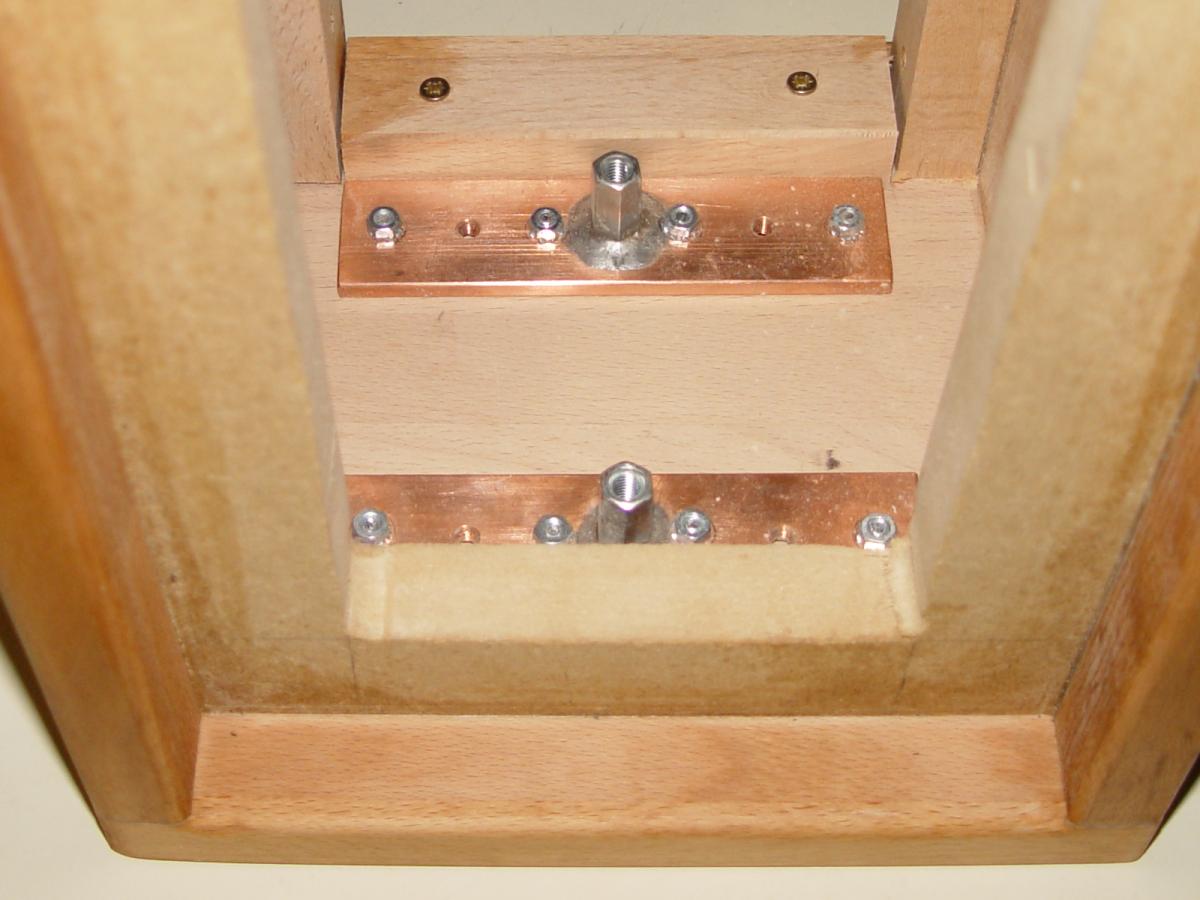

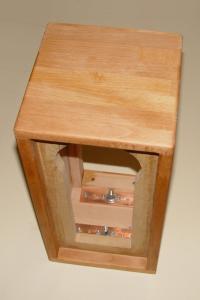

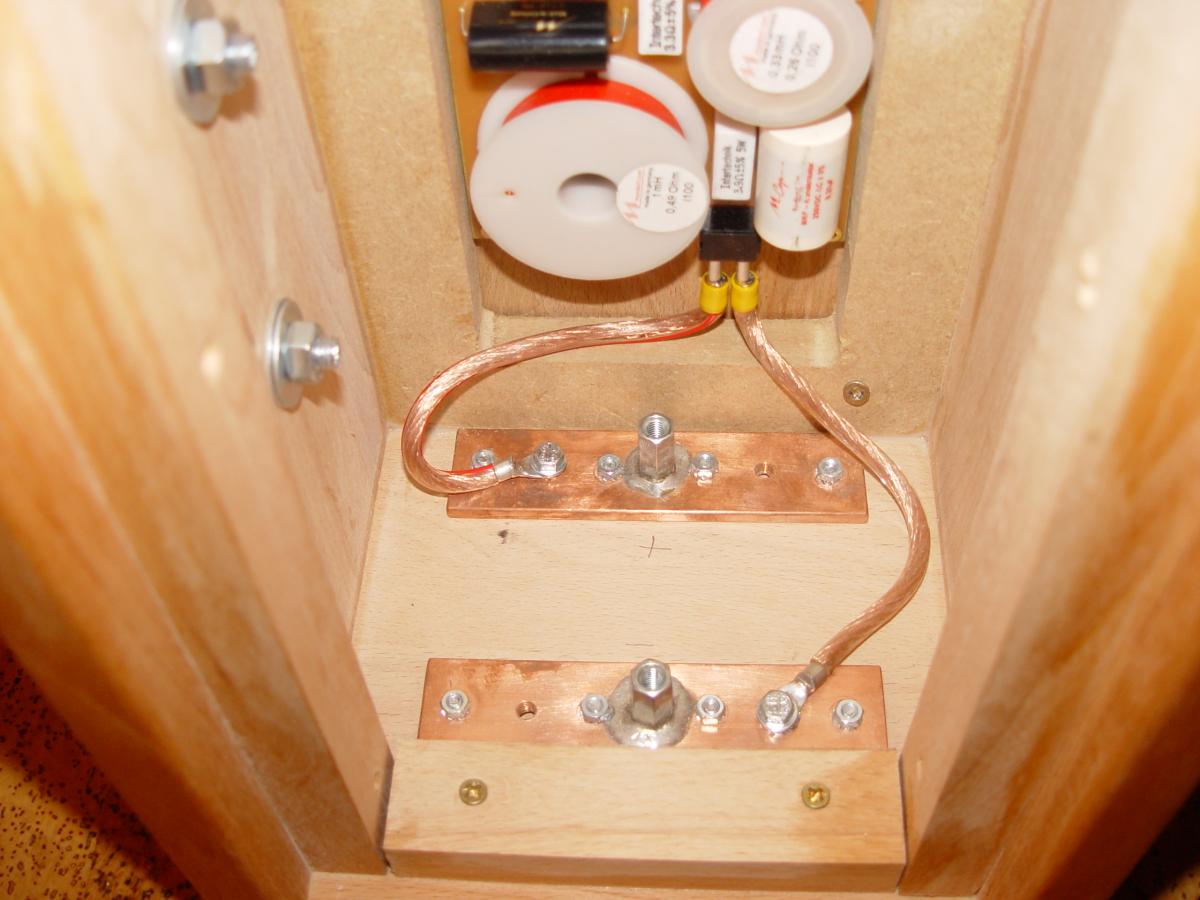

Die Kupferschienen dienen gleichzeitig als Anschlussterminal und Befestigung der Boxen auf dem Schreibtisch. Die Gewindebolzen wurde mit großer Flamme aufgelötet.

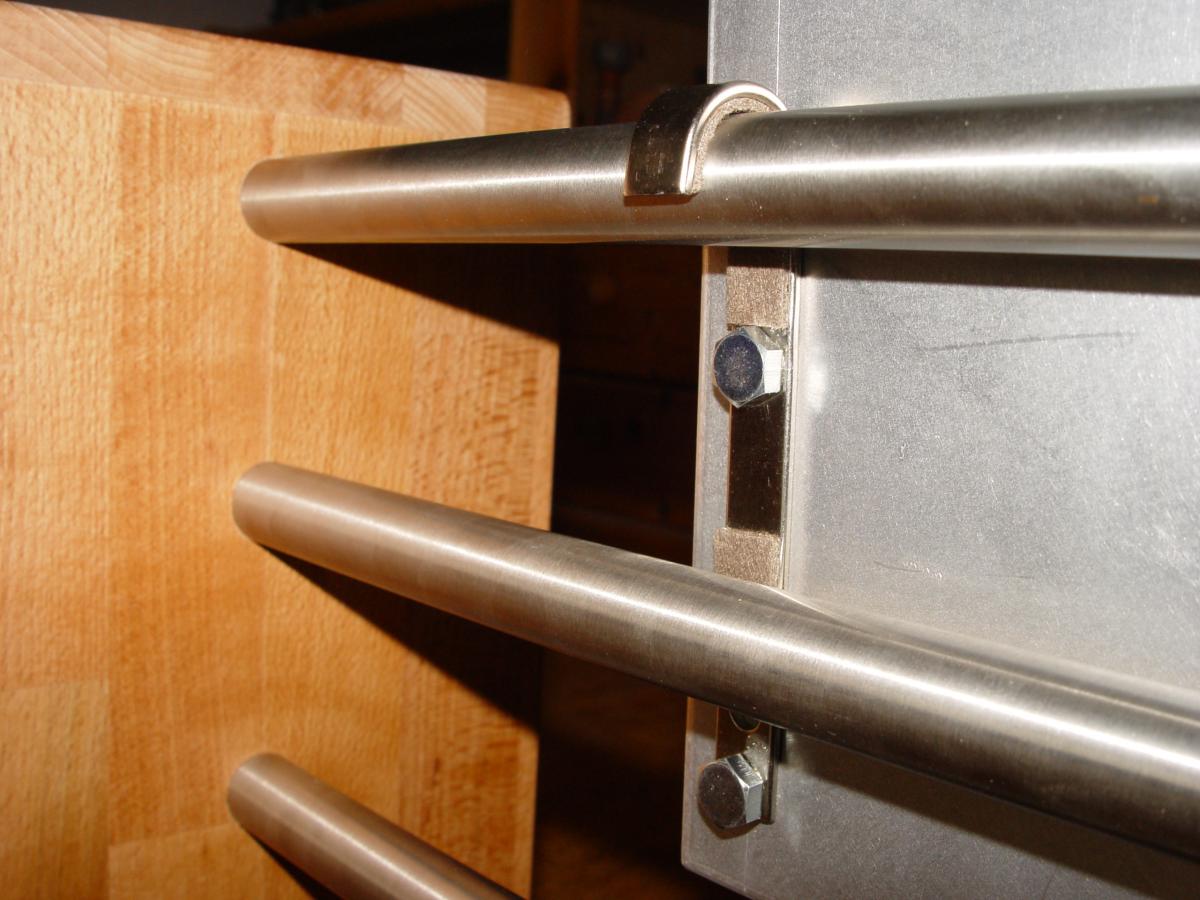

Die Edelstahlstangen habe ich auf 102cm gekürzt um daran meine beiden 19 Zoll Samsung TFTs einzuhängen. Die Länge bietet aber auch genug Platz um später auf 22 Zoll aufzurüsten. In die Rohrenden habe ich 12cm Rundholzstücke mit Teroson Kraftkleber eingeklebt. Danach 6er Löcher gebohrt und die Stockschrauben hinein gedreht.

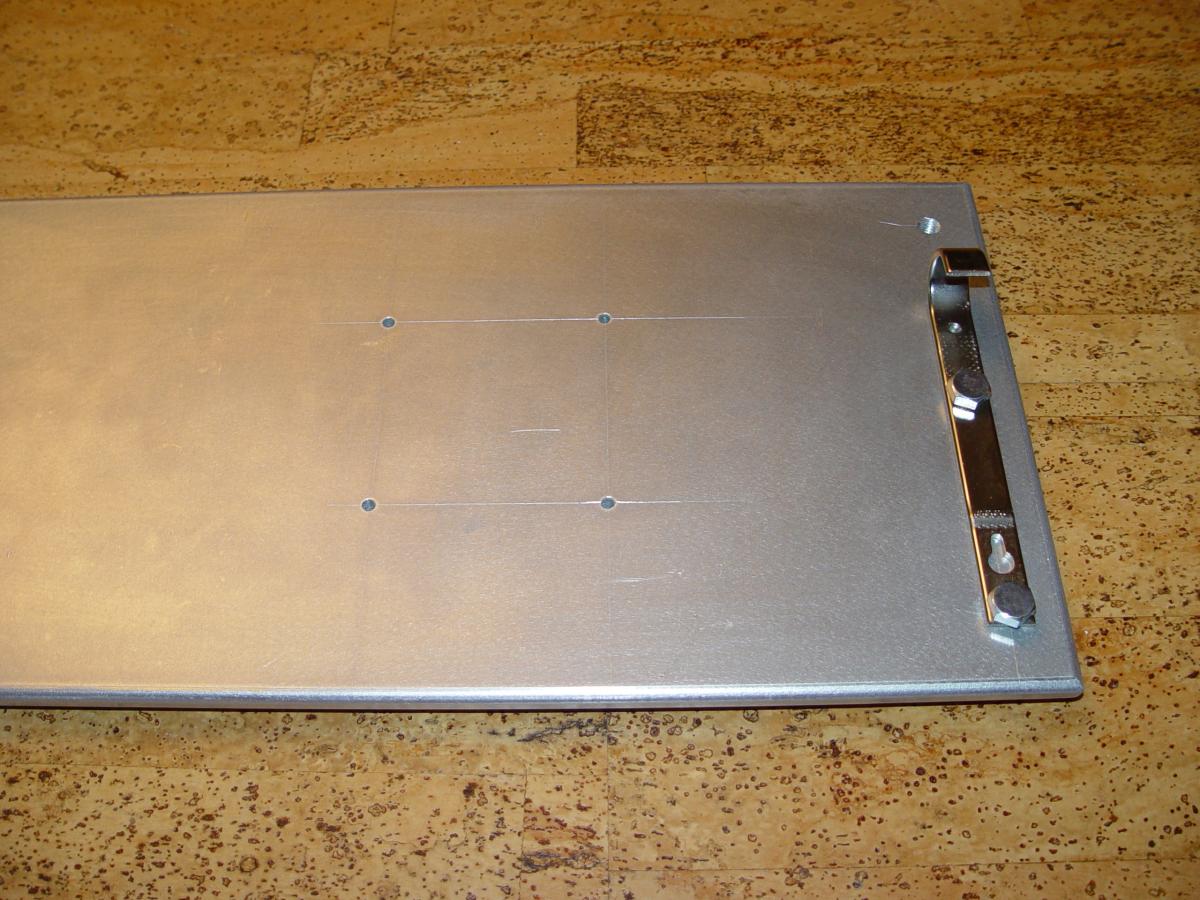

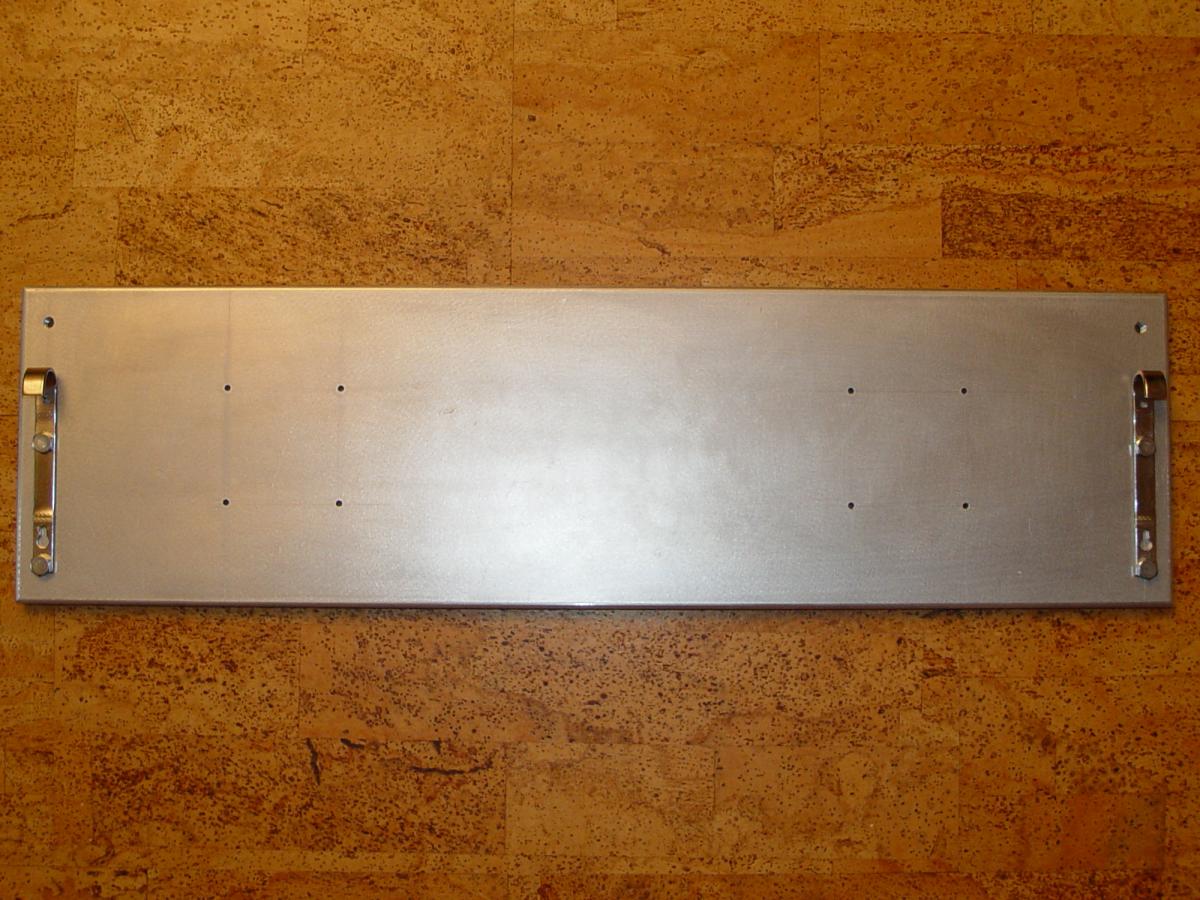

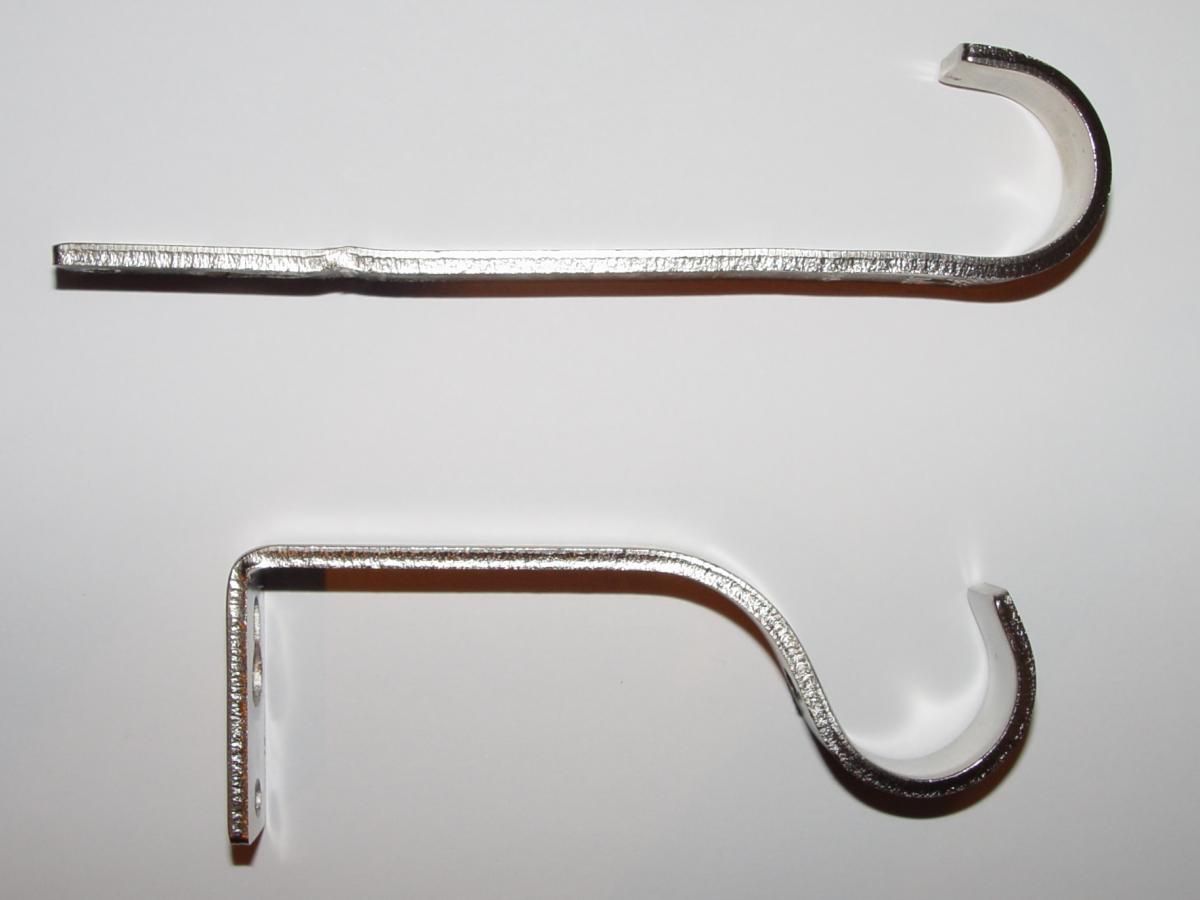

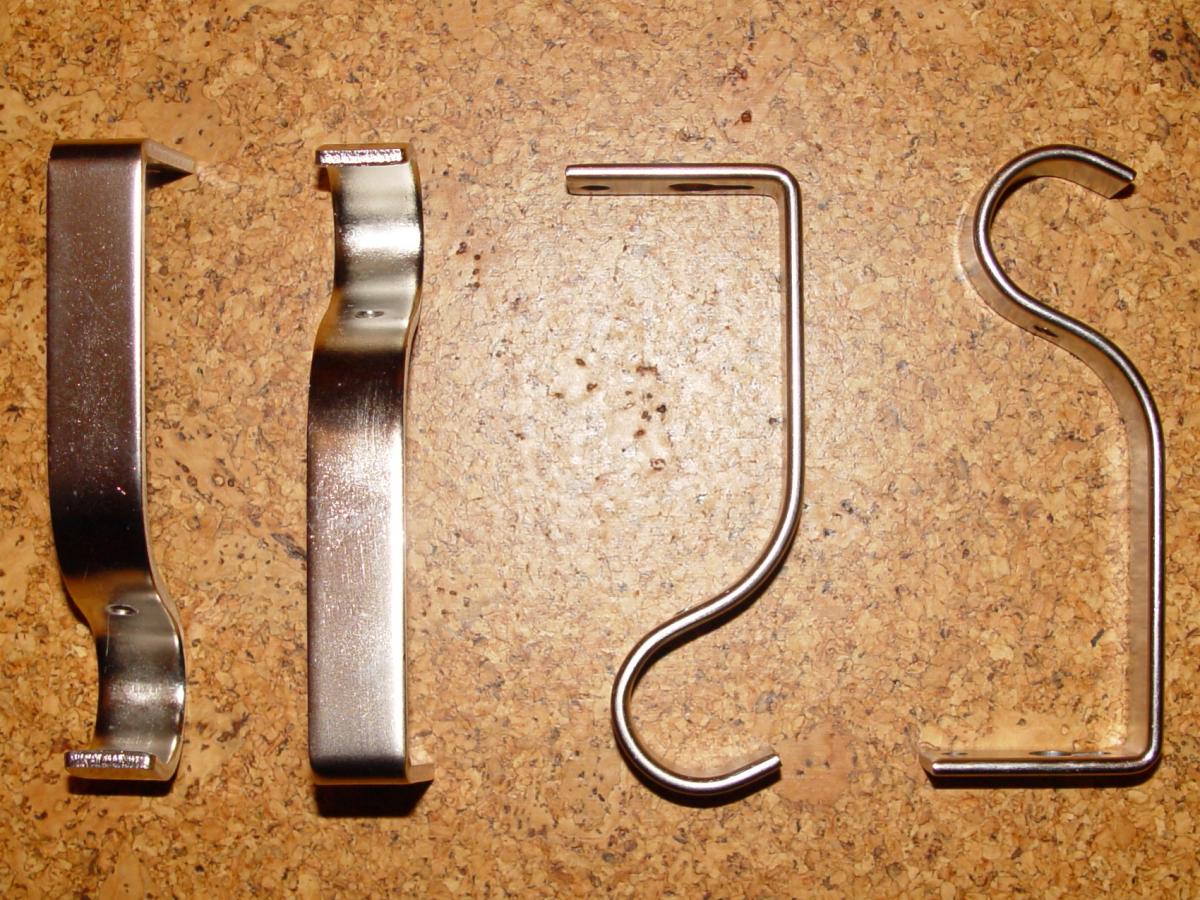

Die Halter der Gardinenstange werden gerade gebogen und dienen dann als Halter für die TFT. Man kann entweder je TFT 2 Halter nehmen oder z.B. 2 TFT auf eine Platte (in meinem Fall eine Aluplatte) schrauben und diese Platte mit 2 Halter versehen.


Hier kann man gut die Bohrungen nach dem VESA 75 Standard erkennen. Die Halter können in 4cm Schritten versetzt werden um die TFT auf die gewünschte Höhe zu bringen.
